Việc triển khai hệ thống hiển thị tại không gian làm việc của Công ty Cổ phần Cơ khí và Lắp máy Việt Nam (COLAVI) đặt ra một bài toán khắt khe về độ chính xác cơ khí và chất lượng quang học. Đối mặt với những chuyên gia trong lĩnh vực cơ khí, đội ngũ kỹ thuật của SunmaxLED đã chứng minh năng lực thực chiến thông qua việc bóc tách và thi công hoàn thiện hệ thống màn hình LED Indoor SM2.5, tuân thủ tuyệt đối các quy chuẩn công nghiệp từ kết cấu móng đến hiệu chuẩn điểm ảnh.

Dưới đây là phiên bản bài viết đã được cấy hoàn chỉnh các Internal Link (Liên kết nội bộ) trỏ về hệ sinh thái sản phẩm/dịch vụ của SunmaxLED và các Outbound Link (Liên kết ngoài) trỏ đến các nguồn bách khoa uy tín (Wikipedia) để giải thích thuật ngữ chuyên sâu. Điều này giúp tối ưu hóa chuẩn mực SEO on-page, tăng độ tín nhiệm (Trust Flow) của bài viết đối với Google.

1. Giải Mã Cấu Hình Quang Học SM2.5: Phá Vỡ Giới Hạn Hiển Thị Indoor

Không gian hội họp và làm việc tại COLAVI đặc thù với việc thường xuyên trình chiếu các bản vẽ kỹ thuật CAD, sơ đồ tiến độ dự án và báo cáo tài chính dày đặc số liệu. Một hệ thống hiển thị với điểm ảnh lớn sẽ lập tức gây ra hiện tượng rỗ hình (Pixelation) và đứt gãy chi tiết ở các viền chữ nhỏ.

Chỉ định kỹ thuật cốt lõi được SunmaxLED đưa ra là ứng dụng giải pháp màn hình LED trong nhà (Indoor LED) sử dụng Module SM2.5. Với khoảng cách điểm ảnh (Pixel Pitch) đạt 2.5mm tích hợp công nghệ đóng gói SMD siêu nhỏ, hệ thống tạo ra một ma trận quang học với mật độ lên tới 160.000 pixel/m2.

Cấu hình này tạo ra dải thông số kỹ thuật lý tưởng cho môi trường doanh nghiệp:

• Khoảng cách quan sát tối ưu (Viewing Distance): Điểm rơi thị giác hoàn hảo bắt đầu từ cự ly 2.5 mét, giúp toàn bộ ban lãnh đạo ngồi tại bàn họp không cảm nhận được các rãnh đen giữa các điểm ảnh, tạo cảm giác bề mặt liền khối như một tấm gương.

• Xử lý dải xám (Grayscale): Tích hợp IC điều khiển đạt chuẩn 14-16 bit, cho phép màn hình tái tạo các vùng chuyển màu (gradient) mượt mà, không bị hiện tượng phân lớp (banding) khi hiển thị các biểu đồ 3D phức tạp.

• Khống chế quang thông: Màn hình được thiết lập ở ngưỡng sáng 600 – 800 Nits. Đây là dải sáng an toàn, đủ sức đánh bật ánh sáng từ hệ thống đèn huỳnh quang trong văn phòng nhưng tuyệt đối không gây lóa hay mỏi mắt khi nhân sự phải tập trung nhìn liên tục trong các cuộc họp kéo dài.

2. Kỷ Luật Cơ Khí: Giải Bài Toán Triệt Tiêu Khe Hở (Zero-Gap)

Với các dòng màn hình Fine Pitch (điểm ảnh nhỏ) như SM2.5, thách thức thi công màn hình LED lớn nhất không nằm ở thiết bị điện tử, mà nằm ở độ dung sai của hệ thống khung cơ khí. Chỉ một độ võng 1mm trên hệ vách cũng sẽ làm hai tấm module cấn vào nhau gây vỡ bóng LED, hoặc tạo ra các khe hở ánh sáng đen (Gap) làm đứt gãy hình ảnh.

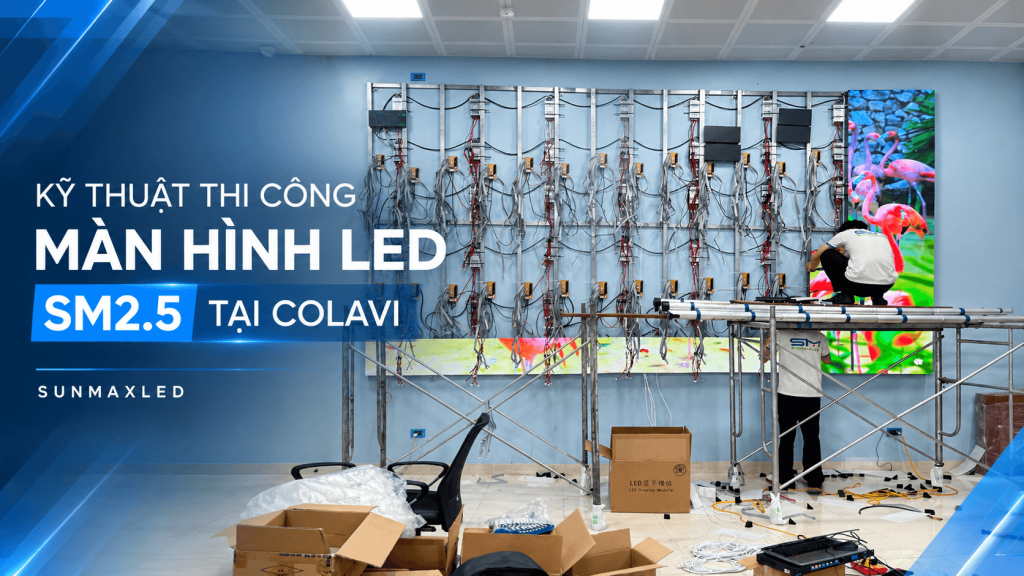

Quy trình lắp dựng kết cấu phụ (Sub-frame) tại COLAVI được SunmaxLED kiểm soát dung sai ở mức micromet:

• Thiết lập tọa độ đa tia: Sử dụng máy cân bằng laser để quét hệ lưới tọa độ 3D trên vách tường, xác định chính xác cao độ tuyệt đối và định vị các điểm giằng neo chịu lực hóa chất.

• Gia công khung xương chống biến dạng: Sử dụng thép hộp mạ kẽm gia công cắt CNC. Hệ khung được giằng chéo (cross-bracing) tỉ mỉ để chống lại hiện tượng biến dạng xoắn dưới tác động của trọng lực tĩnh và sự giãn nở nhiệt trong môi trường điều hòa.

• Căn chỉnh module từ tính: Thay vì bắt vít truyền thống, các tấm module SM2.5 được gắn lên khung bằng hệ thống trụ nam châm từ tính lực hút cao. Kỹ thuật viên sử dụng bộ công cụ lục giác chuyên dụng để tinh chỉnh độ nhô (trục Z) của từng góc module, ép sát 4 cạnh viền để tạo ra một bề mặt vật lý phẳng tuyệt đối.

3. Định Tuyến Topology: Tích Hợp Lưới Điện & Mạch Vòng Tín Hiệu

Hệ thống “nội tạng” của màn hình được thiết kế nhằm đảm bảo luồng dữ liệu xung nhịp Gigabit không bị nghẽn và hệ thống điện vận hành an toàn tuyệt đối trong không gian văn phòng khép kín.

• Sơ đồ điện động lực (Power Distribution): Nguồn điện xoay chiều (AC) từ tủ điện tổng được chuyển đổi qua các bộ Power Supply 5V chất lượng cao. Kỹ sư SunmaxLED áp dụng nguyên tắc chia tải đối xứng, sử dụng cáp đồng bấm cos chuẩn để ngăn chặn hiện tượng sụt áp (Voltage Drop) ở các module xa trung tâm, đảm bảo độ rọi sáng đồng đều trên toàn mặt phẳng 100%.

• Mạch vòng tín hiệu (Data Loop Topology): Cáp mạng CAT6 Gigabit bọc chống nhiễu được đấu nối tuần tự theo chuỗi từ Card nhận (Receiving Card) này sang Card nhận khác. Sơ đồ định tuyến được giấu hoàn toàn phía sau hệ khung thép, cách ly vật lý khoảng cách an toàn với đường cáp điện động lực nhằm loại trừ triệt để hiện tượng nhiễu điện từ (EMI).

4. Hiệu Chuẩn Quang Học (Calibration) & Tối Ưu Tần Số Quét

Việc lắp ráp hoàn thiện phần cứng mới chỉ giải quyết được 50% khối lượng công việc. Một hệ thống LED thô vừa rời băng chuyền nhà máy luôn có độ lệch chuẩn nhất định về bước sóng ánh sáng giữa các lô bóng. Quá trình “đánh thức” chất lượng hiển thị thực sự phụ thuộc vào khâu căn chỉnh phần mềm sâu.

Tại dự án COLAVI, đội ngũ phần mềm của SunmaxLED đã can thiệp cấu hình cốt lõi:

• Mapping tọa độ vật lý: Ánh xạ chính xác tọa độ của từng module và card nhận trên sơ đồ phần mềm để đảm bảo luồng dữ liệu video đi đúng quỹ đạo, khung hình hiển thị chuẩn tỷ lệ 16:9 gốc.

• Đồng bộ hóa màu sắc (Color Calibration): Sử dụng thiết bị đo lường quang học để đồng bộ hóa không gian màu. Các điểm ảnh lệch màu được phần mềm bù trừ quang độ, loại bỏ triệt để các mảng loang lổ (Mura effect).

• Đẩy xung nhịp (Refresh Rate): Cấu hình tần số quét chạm mốc 3840Hz. Thông số này đóng vai trò sinh tử khi COLAVI tổ chức các hội nghị truyền hình (Video Conference). Nó đảm bảo màn hình không xuất hiện tình trạng nhấp nháy (Flicker) hay các dải sọc đen quét ngang khi lọt vào ống kính máy quay, giữ vững hình ảnh chuyên nghiệp của doanh nghiệp trên sóng trực tuyến.

5. Quy Hoạch Vòng Đời: Công Nghệ Bảo Trì Mặt Trước (Front-Service)

Một hệ thống doanh nghiệp yêu cầu thời gian ngưng trệ (Downtime) gần như bằng không. Nắm bắt điều này, SunmaxLED thiết lập kiến trúc bảo trì 100% từ mặt trước cho toàn bộ hệ thống SM2.5 tại COLAVI.

Bằng công cụ hút chân không hoặc nam châm từ tính chuyên dụng, kỹ thuật viên có thể rút thẳng một tấm module lỗi, hoặc truy cập vào thay thế card nhận và bộ nguồn hỏng chỉ trong vòng 30 giây mà không cần phải can thiệp tháo gỡ vách tường, không cần giàn giáo phức tạp, và không làm gián đoạn luồng công việc của văn phòng.

KẾT LUẬN

Dự án hoàn thiện tại không gian làm việc của COLAVI tiếp tục là một hệ quy chiếu thực tế, khẳng định năng lực kỹ thuật của SunmaxLED. Quá trình chuyển hóa từ những linh kiện điện tử rời rạc thành một cỗ máy hiển thị hoàn mỹ đòi hỏi sự giao thoa mật thiết giữa tư duy tính toán cơ khí vững chắc, thiết kế hạ tầng điện thông minh và sự tinh tế trong hiệu chuẩn quang học.
