Trong ngành công nghiệp hiển thị kỹ thuật số ngoài trời (DOOH), module LED chỉ đóng vai trò phát sáng. Sự sống còn của toàn bộ hệ thống trước các tác nhân khắc nghiệt (nhiệt độ, tải trọng gió, mưa bão, sấm sét) được quyết định hoàn toàn bởi kết cấu bao bọc bên ngoài. Cabinet không đơn thuần là một “chiếc hộp kim loại” chứa linh kiện.

Về mặt kỹ thuật, nó là một khối vi mạch cơ điện hoàn chỉnh, làm nhiệm vụ phân bổ tải trọng tĩnh, tản nhiệt đối lưu và cung cấp chỉ số bảo vệ (IP – Ingress Protection) cho màn hình.

Kỹ Thuật Lắp Ráp Cabinet Màn Hình LED Ngoài Trời Chuyên Sâu | SunmaxLED

Dưới góc nhìn của kỹ sư cơ điện, quá trình hình thành một khối Cabinet tiêu chuẩn đòi hỏi sự chuẩn xác tuyệt đối qua từng công đoạn.

1. Bản Chất Kỹ Thuật Của Cabinet Màn Hình LED Ngoài Trời

Cabinet là khung cơ khí gia công chính xác (thường bằng thép sơn tĩnh điện, nhôm đúc hoặc hợp kim magie), đóng vai trò làm giá mang (carrier) cho toàn bộ hệ sinh thái linh kiện bao gồm: ma trận module LED, bộ chuyển đổi nguồn (Power Supply), card nhận dữ liệu (Receiving Card), hệ thống quạt tản nhiệt và mạng lưới cáp truyền dẫn.

Đối với môi trường ngoài trời, Cabinet bắt buộc phải đạt tiêu chuẩn chống nước/chống bụi tối thiểu IP65 mặt trước và IP54 mặt sau. Thiết kế cơ khí của Cabinet phải triệt tiêu được ứng suất cục bộ, đảm bảo khi ghép hàng chục khối lại với nhau trên mặt tiền công trình sẽ không sinh ra khe hở quang học (Zero-gap) và chịu được sức cản của gió lớn.

2. Giải Phẫu Quy Trình Lắp Ráp Cabinet Outdoor Tiêu Chuẩn

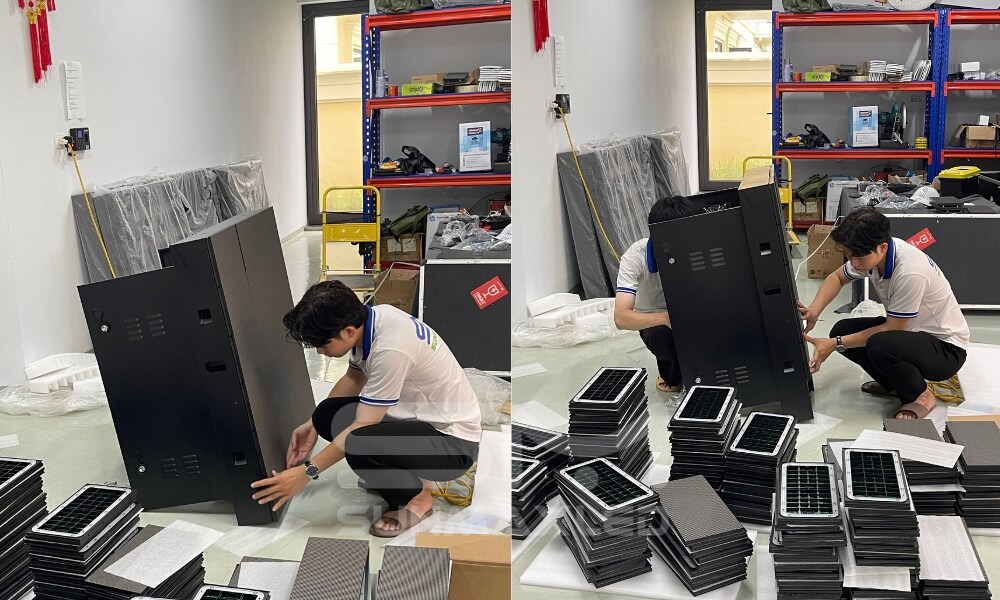

Việc tích hợp linh kiện vào Cabinet là một chu trình lắp ráp vi mạch cơ điện, đòi hỏi sự tinh chỉnh lực siết và định tuyến cáp khắt khe.

Bước 1: Cố định Module LED và thiết lập mặt phẳng quang học

Các tấm module LED được ốp vào mặt trước của khung Cabinet. Điểm mấu chốt ở công đoạn này là việc sử dụng hệ thống ron cao su (Silicone Gasket) ép chặt giữa module và khung kim loại để tạo lớp gioăng chống thấm nước tuyệt đối. Kỹ thuật viên phải sử dụng tua vít lực định mức để siết ốc, đảm bảo toàn bộ bề mặt module nằm trên cùng một hệ tọa độ phẳng, không bị vênh, tránh hiện tượng lệch góc chiếu sáng khi hiển thị.

Bước 2: Phân bổ mạng lưới cấp nguồn (Power Distribution)

Các bộ nguồn công suất cao (thường là nguồn 5V-40A hoặc 5V-60A) được bắt vít chặt vào vách lưng Cabinet nhằm tận dụng kim loại làm vật liệu tản nhiệt tản xạ. Hệ thống dây nguồn nội bộ (DC Cable) được đấu nối từ các cổng V+/V- chia đều đến các module. Sự phân bổ dây điện phải đảm bảo nguyên tắc cân bằng tải, tiết diện dây chuẩn để ngăn chặn hiện tượng sụt áp (Voltage Drop) khiến màn hình bị sai màu ở cường độ sáng cao.

Bước 3: Tích hợp bộ vi xử lý trung tâm (Receiving Card)

Card nhận tín hiệu đóng vai trò “não bộ” nội vùng của Cabinet, được lắp đặt tại vị trí trung tâm để rút ngắn tối đa quãng đường truyền dữ liệu. Card có nhiệm vụ giải mã tín hiệu Gigabit Ethernet từ bộ điều khiển trung tâm và phân phối luồng dữ liệu xung nhịp cao đến từng chip IC điều khiển trên module LED.

Bước 4: Định tuyến Topology cáp dữ liệu và liên kết ngoại vi

Đây là bước hoàn thiện hệ thống “thần kinh” của khối thiết bị. Cáp bẹ (Flat data cable) nối từ Card nhận đến module phải được chốt lẫy chắc chắn. Các cổng kết nối tín hiệu mạng và nguồn AC đầu vào/đầu ra (In/Out) của Cabinet sử dụng chuẩn giắc cắm hàng không (Aviation Plug) có ngàm khóa chống nước. Toàn bộ đường đi dây nội bộ được bó gọn bằng đai thít, cách ly các tuyến điện xoay chiều (AC) và điện một chiều (DC) để triệt tiêu nhiễu điện từ (EMI).

Bước 5: Kiểm tra lão hóa (Aging Test)

Cabinet hoàn chỉnh chưa được đưa ra công trường ngay. Nó phải trải qua quá trình kiểm tra mô phỏng tải nhiệt liên tục (Burn-in test) từ 48 đến 72 giờ ở độ sáng 100% để phát hiện lỗi đoản mạch, bóng LED chết, đồng thời kiểm tra xác suất lọt nước trước khi đóng gói.

3. Thiết Kế Cabinet Sắt 2 Cánh: Giải Pháp Cho Màn Hình Khổ Lớn (Rear-Service)

Với các màn hình quảng cáo tĩnh kích thước hàng trăm mét vuông ốp trên mặt tiền hoặc trụ Monopole, Cabinet sắt chống nước 2 cánh sau là thiết kế kinh điển và tối ưu nhất.

Cấu trúc cánh cửa kép mặt lưng cho phép kỹ thuật viên di chuyển trên hệ thống hành lang kỹ thuật (Catwalk) bên trong khung sắt, mở cánh cửa Cabinet để thay thế nguồn hoặc card lỗi ngay lập tức mà không cần gỡ tấm module mặt trước, đảm bảo an toàn thao tác trên cao. Thiết kế này cũng tạo ra luồng đối lưu không khí lớn, hỗ trợ quạt thông gió tản nhiệt hiệu quả hơn cho không gian bên trong khối kim loại đóng kín.

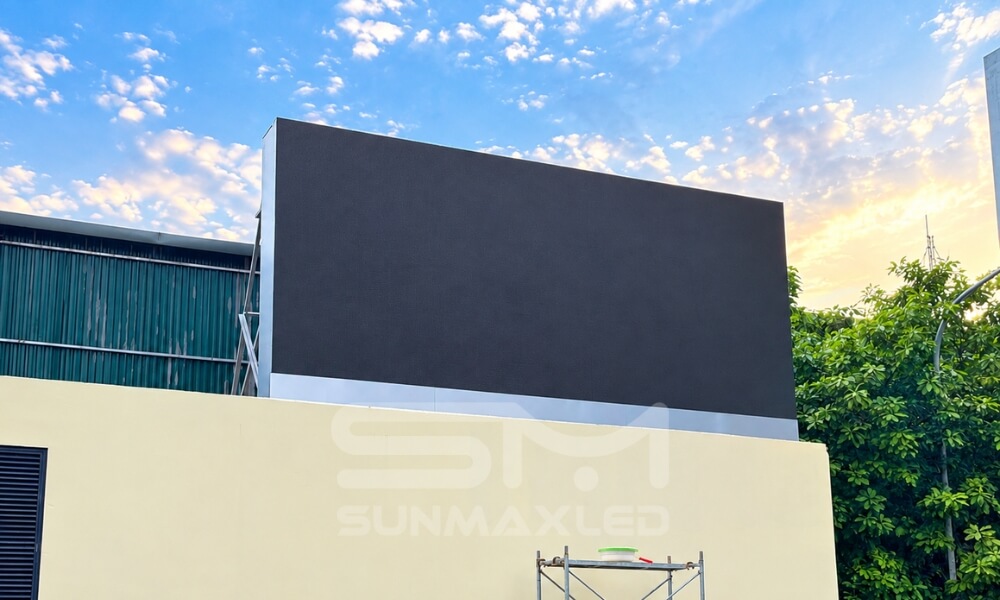

Tại dự án Goldseason Hà Nội, SunmaxLED đã ứng dụng chuẩn thiết kế Cabinet chống nước 2 cánh này kết hợp với tấm nền hiển thị cao cấp, tạo ra một cỗ máy truyền thông ngoài trời hoạt động bền bỉ.

Cấu hình quang học và cơ khí dự án Goldseason:

Thông số kỹ thuật	Cấu hình tích hợp
Mã Module LED	SM 3.076
Khoảng cách điểm ảnh (Pixel Pitch)	3.076 mm
Cường độ sáng (Brightness)	$\ge$ 5000 Nits
Tần số quét (Refresh Rate)	3840 Hz
Chỉ số bảo vệ vật lý	IP65
Kết cấu đóng gói	Cabinet sắt CNC chống nước 2 cánh sau
Phân khúc ứng dụng	DOOH / Màn hình quảng cáo ngoài trời

4. Tầm Quan Trọng Của Kỹ Thuật Tích Hợp Cabinet

Sự xuống cấp của một hệ thống LED ngoài trời hiếm khi bắt nguồn từ việc bóng LED hết tuổi thọ, mà thường do nước mưa xâm nhập làm chập cháy IC, hoặc nhiệt độ om bên trong quá cao làm phồng rộp tụ điện trên bộ nguồn. Cabinet sinh ra để giải quyết vòng luẩn quẩn này.

Việc tính toán kích thước Cabinet (ví dụ: 960x960mm), lựa chọn độ dày vật liệu, thiết kế hệ thống ron cao su và vị trí đặt quạt hút/thổi sẽ quyết định việc hệ thống đó có vượt qua được những cơn bão nhiệt đới và mùa hè 40°C hay không.

5. Phương Pháp Tiếp Cận Dự Án Của Chuyên Gia SunmaxLED

Khác với các đơn vị chỉ thực hiện việc mua linh kiện và ghép nối thụ động, SunmaxLED tiếp cận quá trình chế tạo Cabinet dưới góc độ kỹ thuật cơ điện đồng bộ.

Quy trình của chúng tôi được kiểm soát nghiêm ngặt: Từ bước đo đạc tải trọng vách công trình – Phân tích biểu đồ nhiệt độ – Lựa chọn kích thước và độ dày thép Cabinet – Chỉ định linh kiện (Module, IC, Nguồn) – Lắp ráp tự động hóa – Hiệu chuẩn quang học (Calibration) từng Cabinet trong phòng tối – Lắp đặt tại công trường. Cách tiếp cận theo quy trình vi mô này giúp từng khối Cabinet liên kết cơ học hoàn hảo, tạo ra một bề mặt Media Façade phẳng tuyệt đối, bất chấp quy mô hiển thị.

Để hệ thống DOOH của bạn vận hành an toàn và sinh lời không gián đoạn, việc lựa chọn cấu hình Cabinet cơ khí là bước sống còn ngay từ bản vẽ kỹ thuật. Hãy kết nối với đội ngũ kỹ sư của SunmaxLED để nhận báo cáo phân tích tải trọng, tư vấn giải pháp tản nhiệt và bóc tách cấu hình phần cứng tối ưu nhất cho vị trí mặt tiền của dự án.
