Phân tích chuyên sâu nguyên nhân màn hình LED bị bệt màu, mất chi tiết khi giảm độ sáng. Bóc tách thông số Thang độ xám (Grayscale), IC Driver và Card thu.

Anh em làm sự kiện, đạo diễn sân khấu hay kỹ sư trực tại các trung tâm điều hành (Command Center) chắc chắn đã từng đối mặt với một hiện tượng vật lý gây ức chế: Khi màn hình LED chạy ở độ sáng 100%, hình ảnh rất rực rỡ. Nhưng khi hạ độ sáng xuống (để quay phim không bị lóa hoặc để mắt người nhìn không bị nhức), hình ảnh lập tức gặp “thảm họa”.

Vùng tối bị đen đặc mất sạch chi tiết (Black crush), vùng chuyển màu trên bầu trời bị giật cục thành từng vệt thô cứng (Color banding), và da người bị ám màu loang lổ.

Nguyên nhân cốt lõi của hiện tượng này không nằm ở tấm nền LED, mà nằm ở một thông số sống còn thường bị các nhà thầu giá rẻ giấu nhẹm: Thang độ xám (Grayscale). Hãy cùng các chuyên gia giải phẫu sâu vào các tầng dữ liệu và bóc tách từng mắt xích linh kiện quyết định khả năng xử lý hình ảnh của một hệ thống hiển thị đẳng cấp.

NỘI DUNG BÀI VIẾT HIỂN THỊ TRÊN WEBSITE

BÓC TRẦN BẢN CHẤT CỦA THANG ĐỘ XÁM (GRAYSCALE) VÀ HỘI CHỨNG “GIẢM SÁNG – BỆT MÀU” TRÊN MÀN HÌNH LED

Một hệ thống màn hình LED được cấu thành từ hàng triệu điểm ảnh (Pixel). Mỗi điểm ảnh lại được tạo ra từ 3 màu cơ bản: Đỏ (Red), Xanh lá (Green) và Xanh dương (Blue). Để tạo ra một bức tranh đa sắc, hệ thống không chỉ cần bật/tắt các bóng LED này, mà phải kiểm soát được cường độ sáng của từng màu. Khả năng kiểm soát đó chính là Thang độ xám.

1. Giải Mã Các Con Số: Sự Chênh Lệch Khủng Khiếp Giữa 8-Bit Và 16-Bit

Thang độ xám là số lượng các bước chuyển (cấp độ) từ màu tối nhất (Đen – tắt hoàn toàn) đến màu sáng nhất (Trắng – sáng 100%) của một kênh màu, hay còn liên quan mật thiết đến khái niệm Độ sâu màu (Color depth).

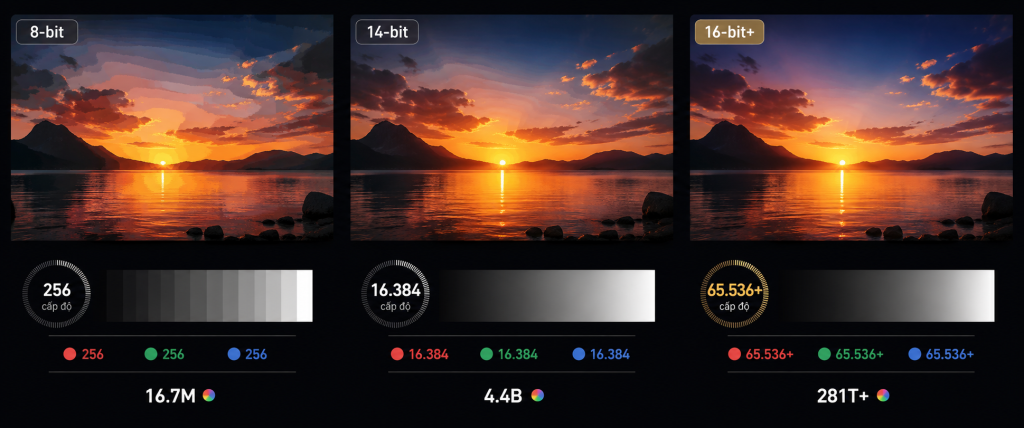

• Chuẩn 8-bit (256 cấp độ): Mỗi kênh R-G-B chỉ có 256 bước chuyển độ sáng. Tổng số màu màn hình pha trộn được là 256 x 256 x 256 = 16.7 triệu màu. Con số này nghe có vẻ lớn, nhưng đối với mắt người, 256 bước chuyển là quá thô. Khi hiển thị một bầu trời hoàng hôn, bạn sẽ thấy rõ các vệt màu xếp lớp lên nhau (Banding) chứ không chuyển sắc mượt mà. Chi tiết vùng tối rất dễ bị mất hút.

• Chuẩn 13-bit đến 14-bit (8.192 – 16.384 cấp độ): Đây là giới hạn tiêu chuẩn cho các hệ thống màn hình LED ngoài trời . Hình ảnh đã mượt mà hơn rất nhiều, triệt tiêu được phần lớn hiện tượng giật cục.

• Chuẩn 16-bit đến 22-bit+ (65.536 đến hàng triệu cấp độ): Đây là ranh giới của các dòng màn hình LED cao cấp (dùng cho xR Studio, phim trường ảo TV Studio, hoặc công nghệ đóng gói COB/Mini LED). Với 65.536 bước chuyển cho mỗi màu, hệ thống có thể tạo ra 281 nghìn tỷ màu. Ở ngưỡng này, hình ảnh đạt độ mịn màng tuyệt đối. Hệ thống đạt chuẩn Low Brightness & High Grayscale (Độ sáng thấp – Thang xám cao), nghĩa là dù bạn ép độ sáng màn hình xuống chỉ còn 10%, dải màu chuyển vẫn mượt mà như lụa.

2. Giải Phẫu 4 Mắt Xích Kỹ Thuật Quyết Định Một Thang Độ Xám Hoàn Hảo

Để màn hình LED “gánh” được thang độ xám 16-bit hay 22-bit+, đó không phải là trò ảo thuật của phần mềm. Nó là sự phối hợp khắt khe của toàn bộ chuỗi vi mạch xử lý tín hiệu.

2.1. IC Driver (Chip Điều Khiển Dòng) – Trái Tim Băm Xung

IC Driver nằm ngay trên vỉ mạch (Module), chịu trách nhiệm cấp điện trực tiếp cho bóng LED.

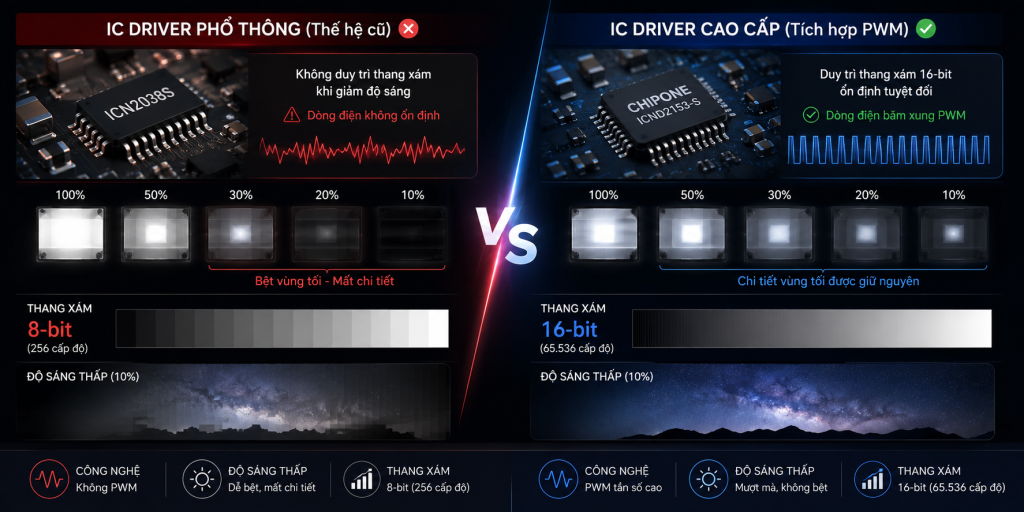

• Sự yếu kém của IC phổ thông: Các dòng IC thế hệ cũ (như ICN2038S) chỉ hoạt động tốt ở dòng điện cao. Khi bạn hạ độ sáng (tức là giảm dòng điện), IC không thể cấp điện đủ nhỏ và đều. Hậu quả là bóng LED tắt hẳn (gây bệt vùng tối) hoặc sáng chập chờn.

• Sức mạnh của IC tích hợp PWM: Các dòng IC Driver cao cấp (như Chipone, ICND2153-S, MBI…) giải quyết bài toán này bằng công nghệ điều chế độ rộng xung (PWM). Thay vì giảm độ lớn của dòng điện, chúng “băm” dòng điện thành hàng vạn xung nhịp li ti trong một giây. Tần số băm xung cực cao này giúp bóng LED vẫn duy trì được thang xám 16-bit ổn định tuyệt đối ngay cả khi hệ thống bị ép xuống ngưỡng sáng 10-20%.

2.2. Card Thu (Receiving Card) – Thuật Toán Giải Cứu Vùng Tối

Nếu IC là “trái tim” thì Card thu chính là “bộ não” tái tạo hình ảnh.

• Khu vực dễ bị lỗi nhất trên màn hình LED là vùng xám siêu thấp (từ 0% – 5%). Ở vùng này, điện áp cực kỳ nhạy cảm, dễ sinh ra các đốm sáng li ti lốm đốm (Mottling) hoặc bị ám sai màu (Đen ngả sang đỏ/xanh).

• Các dòng Card thu hiệu suất cao đến từ các hãng công nghệ hàng đầu như NovaStar (tiêu biểu như dòng Armor Series A5s Plus, CA50, hay dòng MRV) sở hữu vi xử lý cực mạnh. Chúng hỗ trợ các thuật toán độc quyền như 18bit+, Precise Grayscale hay Full-Grayscale Calibration (Hiệu chuẩn toàn dải xám). Bộ não này sẽ phân tích và nắn chỉnh lại dòng điện áp tại đúng các dải xám siêu thấp đó, giúp màu đen có độ sâu thăm thẳm và triệt tiêu hoàn toàn hiện tượng nhiễu đốm sáng.

2.3. Video Processor & Card Phát (Controller) – Mở Rộng Cổ Chai Băng Thông

Bạn không thể rót một lít nước qua một chiếc ống hút nhỏ xíu. Tương tự, nếu tín hiệu đầu vào bị bóp nghẹt, mọi linh kiện xịn phía sau đều vô nghĩa.

• Đầu vào tín hiệu quyết định giới hạn đầu ra. Nếu bạn cắm một nguồn phát 8-bit vào màn hình, bạn chỉ nhận lại hình ảnh 8-bit.

• Để kích hoạt sức mạnh thực sự của Grayscale, hệ thống bắt buộc phải sử dụng các bộ xử lý hình ảnh (Video Processor)  hỗ trợ tín hiệu 10-bit / 12-bit / HDR (như NovaStar COEX, VX Series, H Series…). Băng thông khổng lồ từ các Controller này sẽ truyền tải trọn vẹn dữ liệu quang học nguyên bản (không nén, không suy hao) đến từng Card thu.

2.4. Nền Tảng Vật Lý: Chất Lượng Bóng LED & Mạch PCB

Phần mềm dù thông minh đến đâu cũng không thể bù đắp cho một phần cứng rẻ tiền. Đặc biệt đối với các giải pháp màn hình LED trong nhà yêu cầu độ phân giải siêu cao (Fine-pitch):

• Chip Emitter (Bóng LED): Đòi hỏi phải có độ đồng đều nội trở cực tốt và tốc độ phản hồi quang học tức thời. Chỉ những bóng LED chất lượng cao mới có khả năng chớp sáng chính xác theo các xung nhịp mili-giây mà IC cấp xuống.

• Thiết kế Bo mạch (PCB Design): Dữ liệu Grayscale 16-bit nặng gấp nhiều lần chuẩn thường. Nếu mạch PCB thiết kế ẩu (ít lớp đồng, đi dây chéo), sẽ xảy ra hiện tượng nhiễu xuyên âm (Crosstalk) hoặc nhiễu tín hiệu xung nhịp (Clock signal). Một mạch điện thiết kế chuẩn công nghiệp sẽ bảo vệ luồng dữ liệu an toàn đến từng tinh thể bán dẫn.

TỔNG KẾT: GIÁ TRỊ CỦA SỰ HIỂU BIẾT KỸ THUẬT

Hiện tượng bệt màu, giật cục dải màu hay “chết chìm” chi tiết vùng tối không phải là lỗi ngẫu nhiên. Nó là hệ quả vật lý tất yếu của việc lựa chọn sai linh kiện cốt lõi từ IC, Card thu cho đến bộ xử lý trung tâm.

Một hệ thống hiển thị đẳng cấp không được đo bằng độ chói lóa làm mù mắt người xem, mà được chứng minh bằng sự tĩnh lặng, mượt mà và sâu thẳm của hình ảnh ngay cả khi hoạt động ở mức năng lượng thấp nhất. Khi hiểu rõ bản chất của Thang độ xám (Grayscale), các chủ đầu tư, đạo diễn sân khấu và nhà thầu sẽ nắm trong tay thước đo chuẩn xác nhất để thẩm định năng lực của mọi hệ thống màn hình LED.

Tại SunmaxLED, chúng tôi từ chối thỏa hiệp với những giải pháp hiển thị khiếm khuyết. Mọi dự án do chúng tôi thiết kế đều được đồng bộ hóa phần cứng ở mức cao nhất, đảm bảo chinh phục mọi chuẩn mực quang học khắt khe. Nếu bạn đang tìm kiếm một hệ thống truyền tải hình ảnh không tì vết, truy cập ngay Trung tâm giải pháp SunmaxLED để được các kỹ sư quang điện của chúng tôi tư vấn trực tiếp!
