Giải phẫu case study dự án màn hình LED trong suốt tại Shark Club 21 Tràng Tiền. Phân tích giải pháp hiển thị đỉnh cao cho không gian giải trí, bar, club từ SunmaxLED.

Trong ngành công nghiệp giải trí về đêm (Nightlife), âm thanh và ánh sáng không chỉ là công cụ phụ trợ, chúng là linh hồn định hình đẳng cấp của một thương hiệu. Đối với các siêu Club hay Lounge hạng sang, việc tạo ra một không gian thị giác bùng nổ mà không làm ngột ngạt kiến trúc là một bài toán vô cùng nan giải đối với các kiến trúc sư.

SunmaxLED đã thiết lập một chuẩn mực mới trong lĩnh vực thiết kế sân khấu kỹ thuật số thông qua dự án tích hợp hệ thống màn hình LED trong suốt (Transparent LED) tại Shark Club – số 21 Tràng Tiền, tâm điểm phồn hoa của thủ đô Hà Nội.

Hãy cùng chúng tôi đi sâu vào Case Study kỹ thuật này để giải mã cách một giải pháp hiển thị đúng đắn có thể lột xác toàn bộ không gian giải trí cao cấp, biến mỗi đêm diễn thành một kiệt tác nghệ thuật đa giác quan.

CASE STUDY: GIẢI PHÁP MÀN HÌNH LED TRONG SUỐT CHO SHARK CLUB 21 TRÀNG TIỀN – NÂNG TẦM KHÔNG GIAN GIẢI TRÍ CAO CẤP

Sự thành công của một dự án hiển thị trong không gian Bar/Club không được đo đếm bằng việc màn hình đó to bao nhiêu, mà bằng việc nó tương tác hòa hợp như thế nào với hàng trăm thiết bị ánh sáng động xung quanh.

1. Tổng Quan Dự Án & Bối Cảnh Không Gian Shark Club

Nằm tại vị trí đắc địa số 21 Tràng Tiền, Hoàn Kiếm, Shark Club từ lâu đã được định vị là điểm đến của giới tinh hoa Hà Thành. Nơi đây thường xuyên tổ chức các đêm nhạc quy tụ những DJ và nghệ sĩ biểu diễn hàng đầu quốc tế.

Để duy trì vị thế tiên phong, ban lãnh đạo Shark Club đã quyết định thực hiện một cuộc đại tu nâng cấp không gian sân khấu chính. Mục tiêu tối thượng là tích hợp một công nghệ hiển thị hình ảnh (Visuals) có khả năng gây choáng ngợp, nhưng phải triệt tiêu hoàn toàn sự thô cứng của các khối thiết bị điện tử truyền thống.

Thông Tin Cơ Bản Về Dự Án:

• Tên dự án: Cung cấp và lắp đặt hệ thống hiển thị sân khấu Shark Club

• Địa điểm thi công: Số 21 Tràng Tiền, Hoàn Kiếm, Hà Nội

• Hạng mục: Thi công hệ thống màn hình LED trong suốt khu vực biểu diễn chính

• Dòng sản phẩm ứng dụng: BK Series (Block Series) – Chuyên dụng cho kiến trúc

• Đơn vị tổng thầu giải pháp: SunmaxLED

2. Bài Toán Hóc Búa Từ Chủ Đầu Tư Trong Môi Trường Nightlife

Đưa một hệ thống màn hình LED vào không gian phòng họp là một việc đơn giản, nhưng đưa nó vào một Club công suất lớn lại là một thử thách kỹ thuật ở cấp độ hoàn toàn khác. Tại Shark Club, chủ đầu tư và các đạo diễn sân khấu đã đặt ra một loạt bài toán khắt khe:

• Rào cản về “Bức tường đen” kiến trúc: Nếu sử dụng màn hình LED Cabinet kín đặc truyền thống, sân khấu sẽ bị bịt kín phía sau. Nó giống như việc dựng một bức tường gạch che khuất toàn bộ chiều sâu không gian, tạo cảm giác ngột ngạt cho khách hàng.

• Xung đột với hệ thống ánh sáng động: Trong một Club, phía sau DJ luôn là hệ thống dàn đèn Moving Head, Laser, Beam và máy phun khói (Smoke Machine). Nếu dùng màn hình thường, ánh sáng từ các đèn này sẽ bị chặn lại hoàn toàn, không thể quét ra phía khán giả.

• Nhiễu loạn ánh sáng môi trường: Màn hình phải có cường độ sáng đủ mạnh để đâm xuyên qua hệ thống đèn nháy công suất cao của Club, không bị “nuốt chửng” hay mờ nhạt giữa hàng chục luồng Laser đan chéo.

• Giới hạn tải trọng treo: Hệ thống khung thép dầm trần của tòa nhà hiện hữu có giới hạn chịu tải. Việc treo hàng tấn thiết bị lên đầu khán giả và DJ là rủi ro an toàn không thể chấp nhận.

• Áp lực tiến độ: Khách hàng yêu cầu thời gian thi công phải diễn ra “thần tốc” vào các khung giờ chết ban ngày, tuyệt đối không được làm gián đoạn lịch hoạt động kinh doanh vào ban đêm của Club.

3. Giải Pháp Giải Mã Công Nghệ: Màn Hình LED Trong Suốt BK Series

Đối mặt với bảng yêu cầu khắt khe trên, các kỹ sư của SunmaxLED đã phân tích và bác bỏ hoàn toàn phương án dùng LED SMD thông thường. Thay vào đó, màn hình LED trong suốt BK Series được chỉ định làm vũ khí chiến lược giải quyết triệt để mọi bài toán.

Sức mạnh kỹ thuật cấu thành nên giải pháp:

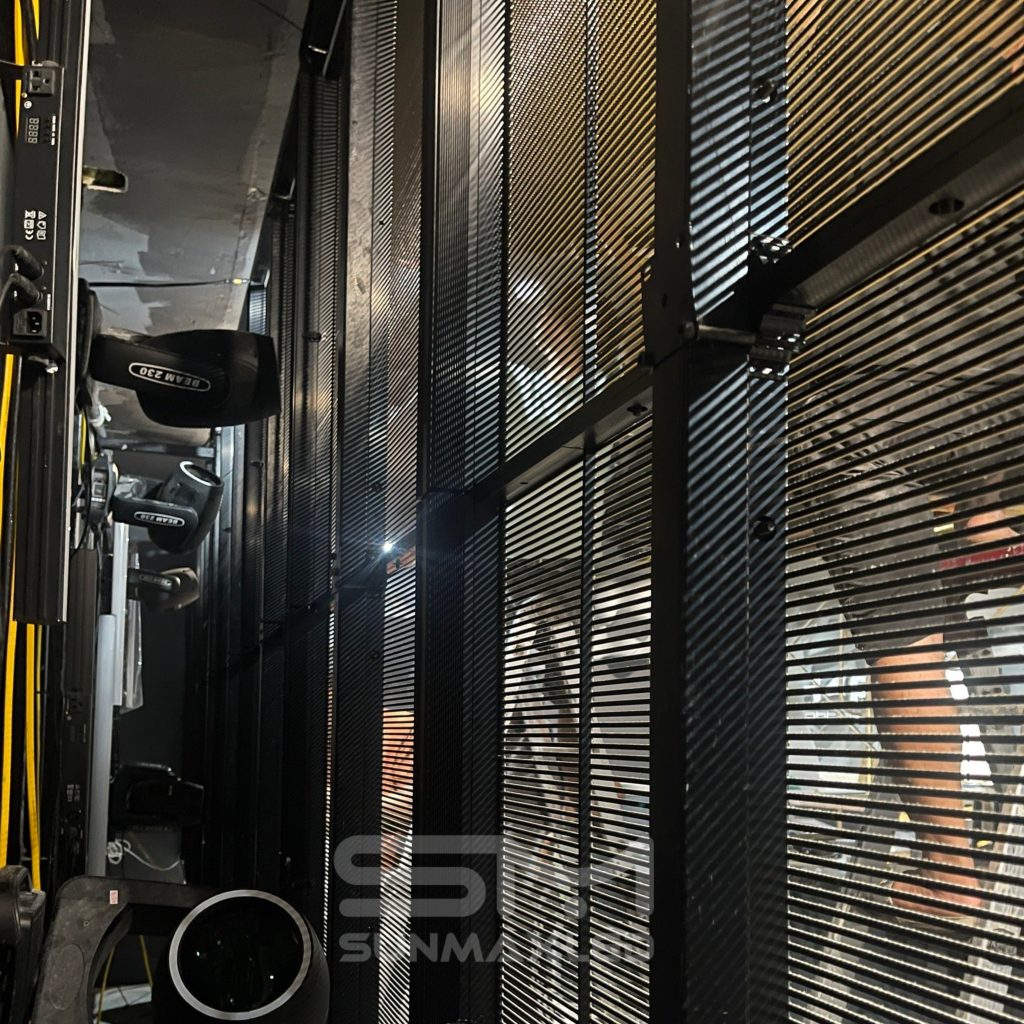

• Độ xuyên thấu quang học đỉnh cao: Với khoảng hở giữa các thanh LED siêu nhỏ, màn hình đạt độ trong suốt từ 70% – 85%. Đặc tính này giúp hệ thống ánh sáng Laser, Beam chiếu từ phía sau có thể xuyên thủng qua màn hình, tạo ra hiệu ứng không gian 3D sâu thẳm. Khói từ máy phun khói lùa qua các khe hở, quyện vào ánh sáng LED tạo nên sự mờ ảo đỉnh cao.

• Trọng lượng “Lông vũ” bảo vệ kết cấu: BK Series có trọng lượng chỉ khoảng 8kg/m² (bằng 1/4 so với màn hình truyền thống). Thiết kế siêu mỏng này giúp hệ thống được treo an toàn lên hệ Truss nhôm của sân khấu mà không cần phải gia cố thêm dầm thép I, thép U hạng nặng.

• Cường độ sáng 4.500 Nits & Tương phản 2500:1: Khác với màn hình trong nhà thông thường chỉ có 800 Nits, BK Series được trang bị độ sáng lên tới 4.500 Nits kết hợp chip LED NationStar cao cấp. Ngay cả khi hàng chục cây đèn Beam đánh thẳng vào sân khấu, đồ họa Visual của DJ vẫn hiển thị rực rỡ, sắc nét, không hề bị lóa hay chìm màu.

• Công nghệ Mini LED Thế hệ 3: Đảm bảo độ bền cơ học cao, chống rung chấn tốt trong môi trường âm thanh cường độ mạnh (Bass rung), đồng thời mang lại góc nhìn siêu rộng để khách hàng đứng ở bất kỳ vị trí nào trong Club cũng chiêm ngưỡng trọn vẹn màn trình diễn.

4. Điểm Kỹ Thuật Nổi Bật: Sự Cộng Hưởng Giữa Hiển Thị Và Ánh Sáng

Điều làm nên sự khác biệt của dự án Shark Club chính là sự đồng bộ hóa hoàn hảo (Synchronization) giữa hệ thống hình ảnh và âm thanh ánh sáng.

• Không che khuất tầm nhìn (See-through effect): Khi VJ (Visual Jockey) đánh các hiệu ứng đồ họa trôi nổi (ví dụ: hình ảnh phi hành gia lơ lửng), phần nền đen của video sẽ trở nên hoàn toàn trong suốt. Người xem có cảm giác các khối đồ họa đang thực sự bay giữa không trung của Club chứ không phải được chiếu trên một tấm bảng phẳng.

• Tần số quét (Refresh Rate) siêu cao: Đảm bảo hệ thống không bị hiện tượng sọc nhiễu (Moire) khi hàng trăm khách hàng dùng điện thoại quay phim, chụp ảnh check-in, giúp bảo vệ và lan truyền hình ảnh thương hiệu cực kỳ chuyên nghiệp trên mạng xã hội.

• Cơ chế tản nhiệt thụ động: Trong môi trường chật hẹp, nhiệt độ cao và nhiều khói của quán Bar, hệ thống hợp kim nhôm của BK Series tự động tản nhiệt nhanh chóng, loại bỏ hoàn toàn hệ thống quạt gió ồn ào và hút bụi của các dòng màn hình cũ.

5. Quy Trình Triển Khai Chuyên Nghiệp Khép Kín Của SunmaxLED

Sự thành công của dự án công nghệ cao không thể phụ thuộc vào cảm tính. Nó phải được bảo chứng bằng một quy trình thi công M&E (Cơ – Điện) kỷ luật thép. Để đáp ứng yêu cầu thi công không gián đoạn kinh doanh, SunmaxLED đã chia nhỏ quy trình thành 6 giai đoạn chuẩn mực:

Giai đoạn 1: Khảo sát hiện trường & Đo lường vật lý

Đội ngũ chuyên gia kỹ thuật sử dụng máy quét và thiết bị đo tải để kiểm tra: Tình trạng kết cấu khung Truss sân khấu, sức chịu tải tối đa, sơ đồ phân tuyến điện 3 pha hiện hữu, và góc quét của các đèn Moving Head xung quanh vị trí dự kiến treo màn hình.

Giai đoạn 2: Bóc tách thiết kế & Mô phỏng 3D

Hồ sơ kỹ thuật Shopdrawing được phác thảo chi tiết. Kỹ sư tính toán chính xác phương án đi cáp điện và cáp mạng quang học sao cho “tàng hình” nhất có thể. Vị trí đặt Video Processor và Tủ điện cấp nguồn được tối ưu hóa để VJ dễ dàng thao tác tại quầy điều khiển trung tâm.

Giai đoạn 3: Gia công & Burn-in Test tại xưởng

Toàn bộ Module LED trong suốt, nguồn cấp và Card thu (Receiving Card) được lắp ráp và đẩy qua hệ thống kiểm tra lão hóa (Burn-in Test) liên tục 72 giờ tại kho. Bước này giúp loại bỏ ngay lập tức các chip LED yếu, đảm bảo thiết bị mang đến công trình đạt tỷ lệ lỗi 0%.

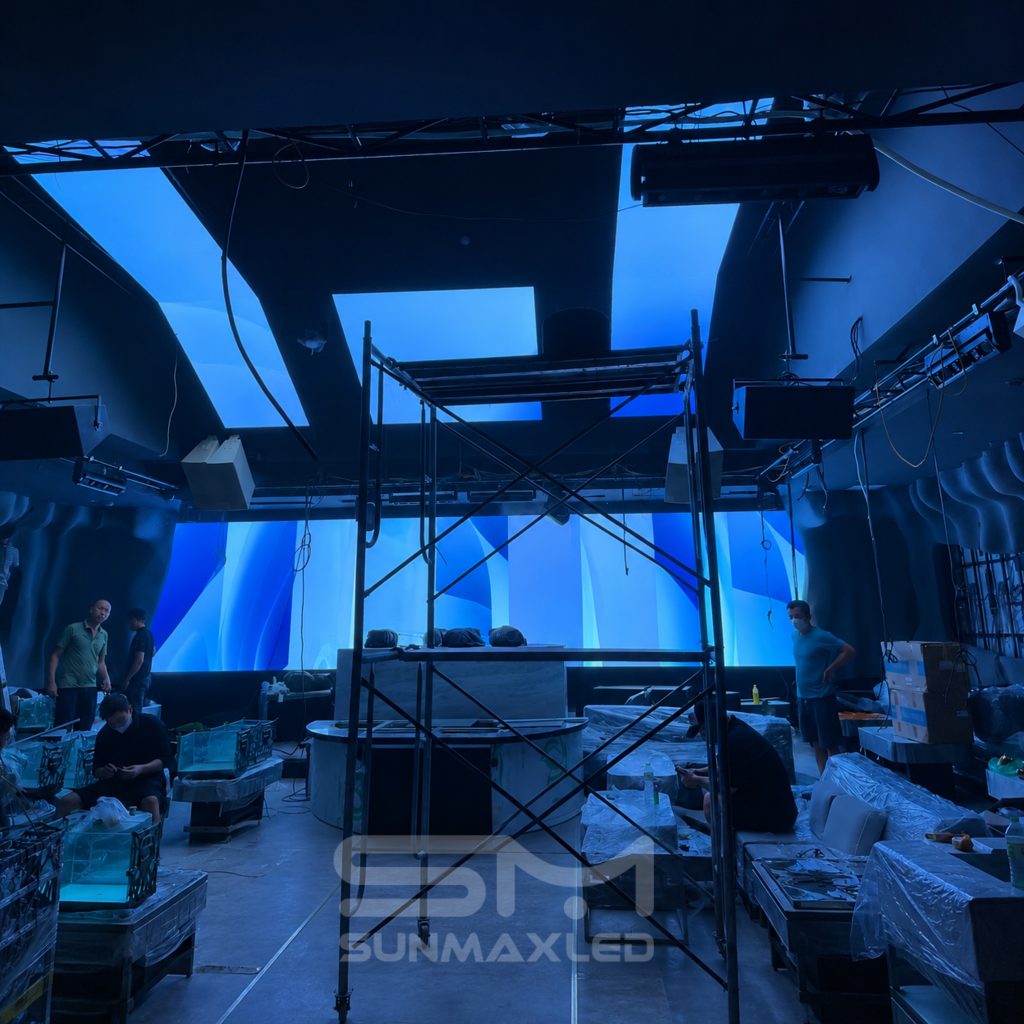

Giai đoạn 4: Lắp đặt “Thần tốc” tại hiện trường

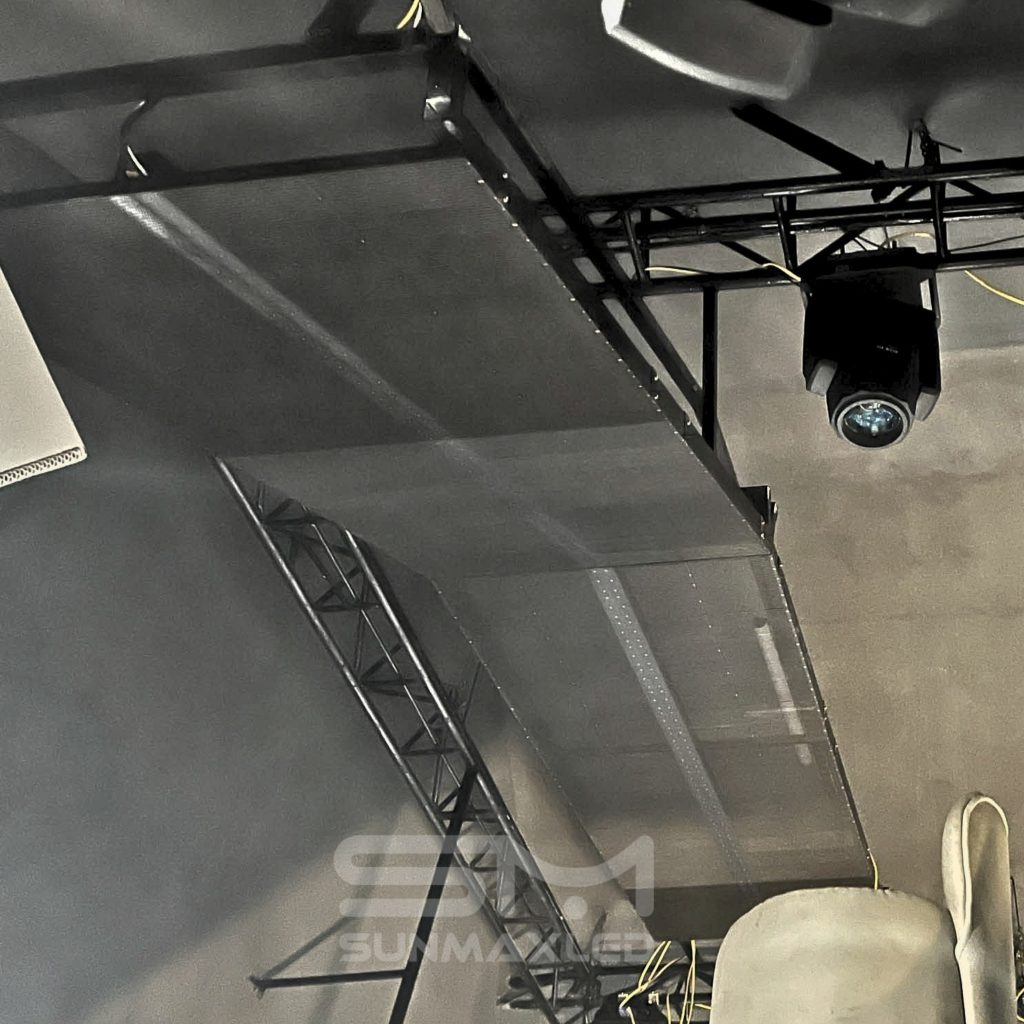

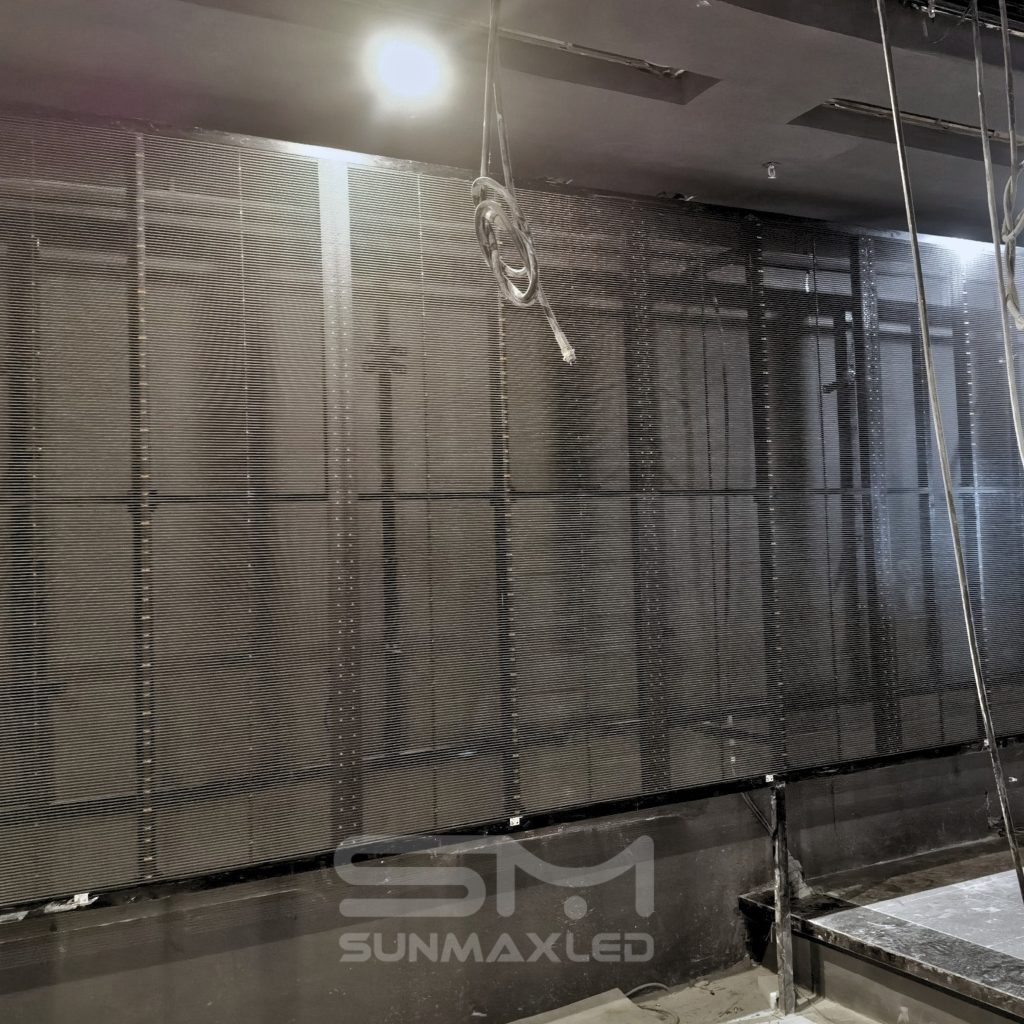

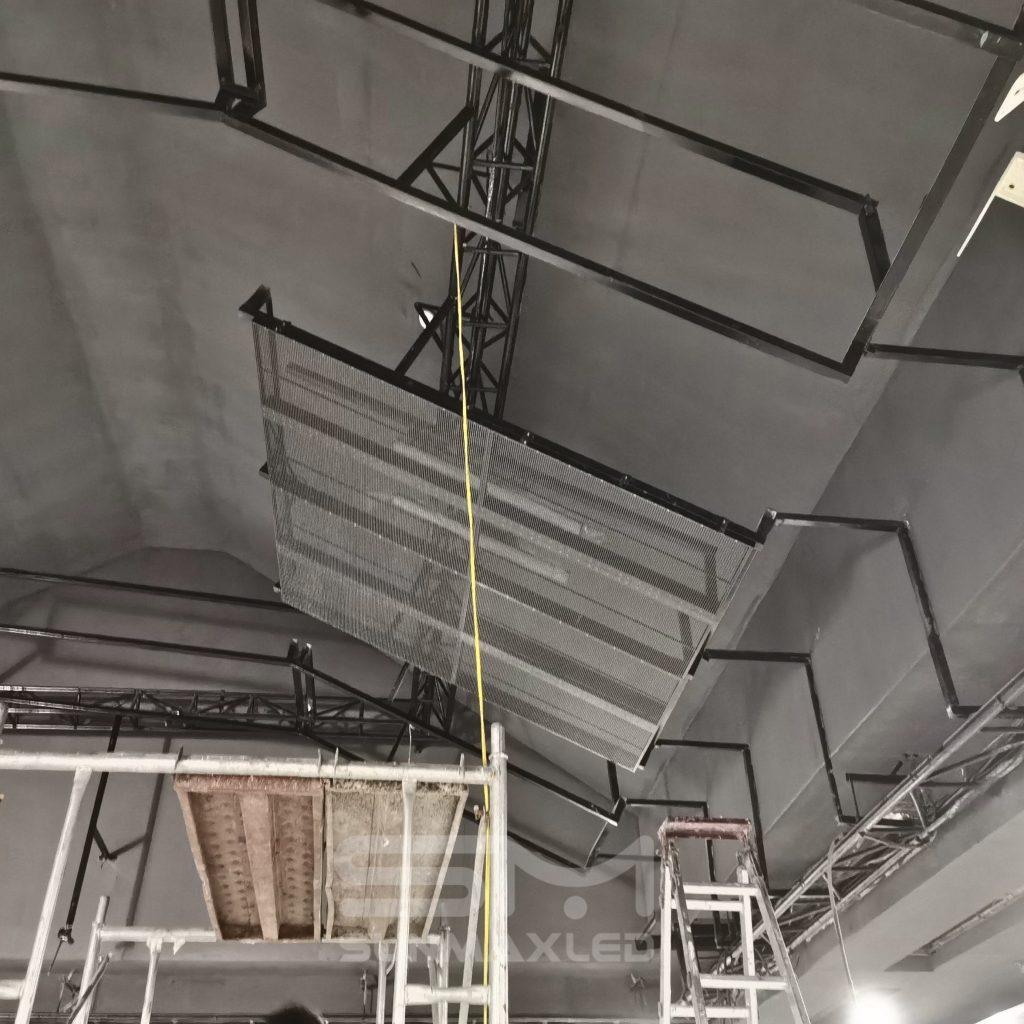

Nhờ kết cấu ngàm khóa nhanh (Fast-lock) thông minh và trọng lượng siêu nhẹ 8kg/m² của BK Series, đội ngũ kỹ thuật SunmaxLED tiến hành treo cáp, ghép nối Cabinet, và chạy cáp tín hiệu chỉ trong vài giờ đồng hồ ban ngày. Toàn bộ mặt phẳng được cân bằng laser để đảm bảo không có bất kỳ khe hở cơ học (Zero-gap) nào giữa các tấm ghép.

Giai đoạn 5: Cấu hình & Hiệu chuẩn quang học

Hệ thống được kết nối với bàn điều khiển phần mềm chuyên nghiệp (Resolume Arena / MadMapper). Kỹ sư tiến hành Mapping tọa độ điểm ảnh, hiệu chuẩn hệ số Gamma và cân chỉnh đồng bộ độ sáng, đảm bảo dải màu hiển thị chính xác tuyệt đối theo ý đồ của đạo diễn sân khấu.

Giai đoạn 6: Nghiệm thu, Đào tạo và Bàn giao

Bàn giao hệ thống trong trạng thái vận hành hoàn hảo. Đội ngũ kỹ thuật trực tiếp đào tạo kỹ thuật viên của Shark Club cách sử dụng phần mềm, cách xử lý sự cố cơ bản và quy trình bảo trì định kỳ, đảm bảo hệ thống vận hành trơn tru xuyên suốt vòng đời kinh doanh.

6. Kết Quả Vận Hành & Giá Trị Thương Mại Đột Phá

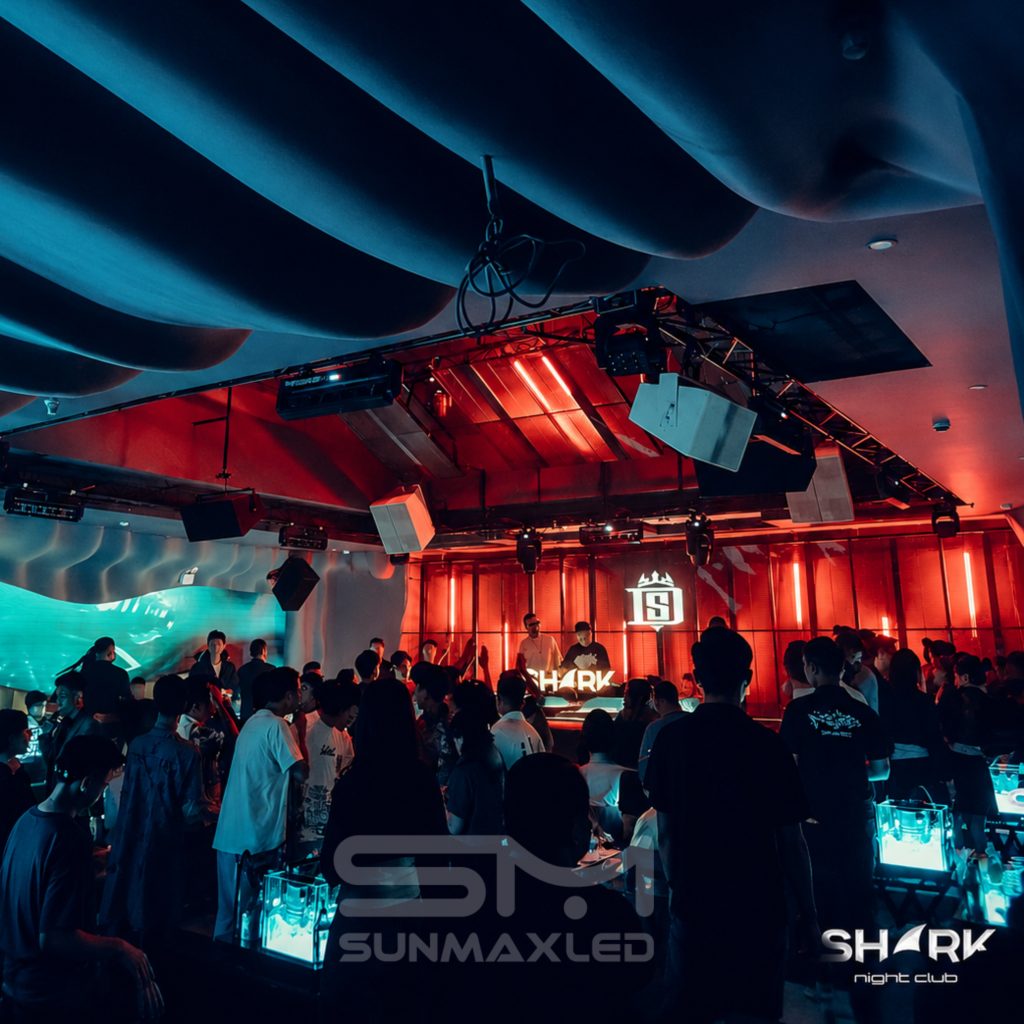

Sau khi hệ thống màn hình LED sân khấu trong suốt chính thức “sáng đèn”, không gian Shark Club đã chứng kiến một sự lột xác mang tính cách mạng:

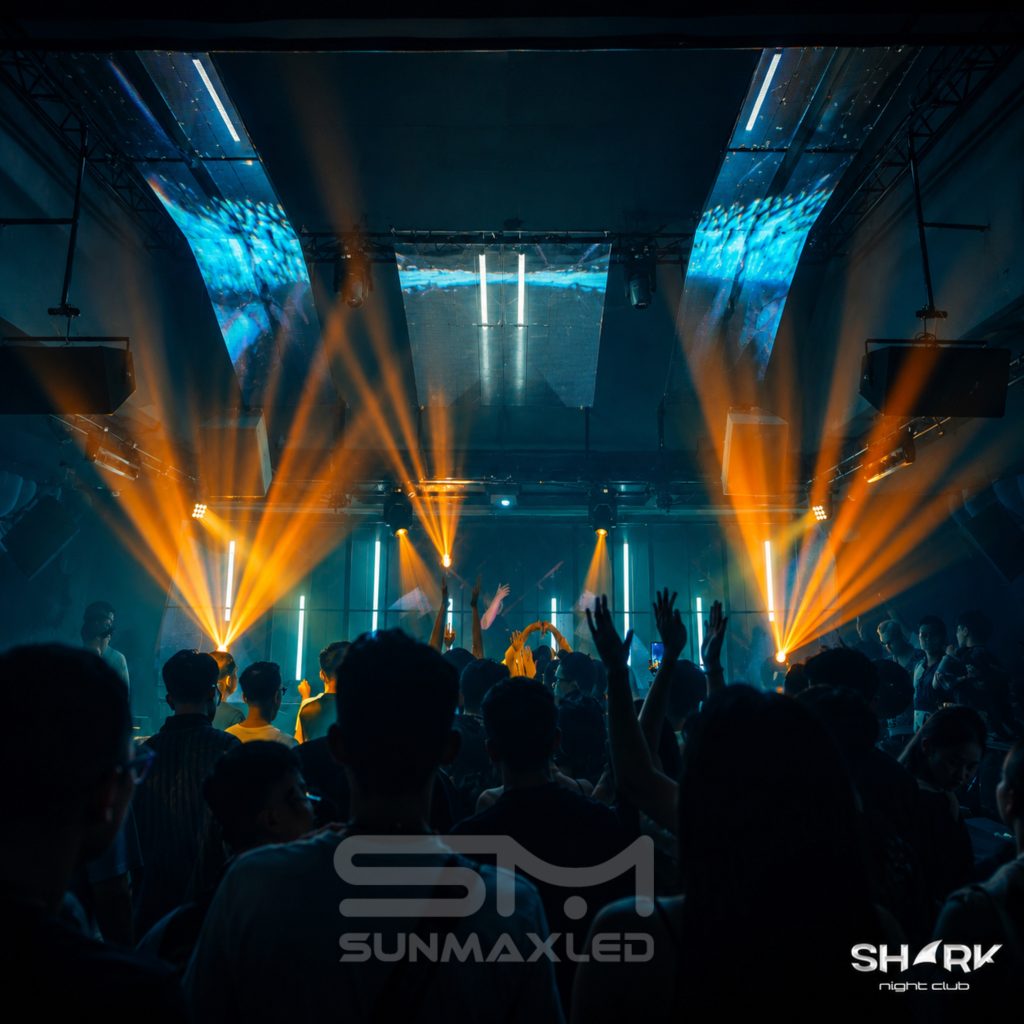

• Bùng nổ trải nghiệm thị giác: Sự kết hợp giữa đồ họa 3D lơ lửng và ánh sáng Laser đâm xuyên tạo ra những luồng không gian đa chiều, đẩy cảm xúc của khách hàng lên đỉnh điểm trong các set nhạc DJ sôi động.

• Đẳng cấp quốc tế: Thiết lập hệ thống hạ tầng biểu diễn đạt chuẩn, sẵn sàng đáp ứng Rider kỹ thuật khắt khe nhất của các DJ top đầu thế giới khi đến lưu diễn tại Việt Nam.

• Tối ưu OPEX & Bảo trì: Việc thay thế linh kiện (nếu có sự cố) diễn ra cực kỳ đơn giản. Kỹ thuật viên chỉ cần tháo một thanh dải LED (LED Strip) độc lập trong vài chục giây mà không cần ngắt điện hay tháo dỡ toàn bộ hệ thống Cabinet lớn. Kiến trúc mở của màn hình cũng triệt tiêu nguy cơ hỏng hóc do om nhiệt độ.

7. Năng Lực Triển Khai Giải Pháp Hiển Thị Đỉnh Cao Của SunmaxLED

Case Study tại Shark Club 21 Tràng Tiền một lần nữa khẳng định vị thế vững chắc của SunmaxLED trong vai trò là nhà thầu tích hợp công nghệ hiển thị kỹ thuật số hàng đầu. Chúng tôi hiểu rằng, trong lĩnh vực Nightlife cao cấp, màn hình LED không phải là một thiết bị trình chiếu PowerPoint, nó là “vũ khí” thao túng thị giác.

Sự khác biệt của SunmaxLED nằm ở Tư duy Giải pháp Đồng bộ:

• Chúng tôi không chỉ bán vật tư, chúng tôi cung cấp giải pháp thiết kế hòa hợp với ngôn ngữ kiến trúc hiện hữu.

• Làm chủ hoàn toàn công nghệ từ khâu bóc tách cơ khí, tải trọng tĩnh/động, đến hiệu chuẩn quang học chuyên sâu.

• Hệ sinh thái dịch vụ hậu mãi chuẩn mực, hỗ trợ xử lý sự cố kỹ thuật kịp thời, bảo vệ tối đa dòng tiền đầu tư của khách hàng.

Tổng kết lại: Bằng việc ứng dụng công nghệ Transparent LED BK Series và quy trình thi công M&E kỷ luật, dự án đã mang lại cho Shark Club một hệ thống sân khấu vận hành ổn định, mang tính thẩm mỹ đột phá và giữ vững vị thế dẫn đầu trong ngành giải trí.

CÂU HỎI THƯỜNG GẶP (FAQ) VỀ MÀN HÌNH LED TRONG SUỐT CHO CLUB/BAR

1. Màn hình LED trong suốt có chịu được độ rung lắc mạnh do âm thanh Bass trong Club không? Có. Dòng màn hình BK Series được thiết kế kết cấu khung nhôm hợp kim nguyên khối kết hợp công nghệ đổ keo dán linh kiện (SMT) tiên tiến. Hệ thống miễn nhiễm với các vi rung động tần số thấp tạo ra bởi hệ thống loa Subwoofer công suất lớn.

2. Ánh sáng Laser đánh trực tiếp vào màn hình có làm hỏng bóng LED không? Tia Laser công suất cực lớn chiếu trực diện và liên tục tại một điểm có thể gây tổn thương bề mặt bán dẫn. Tuy nhiên, với độ trong suốt 70-85%, phần lớn tia Laser sẽ xuyên qua khoảng không. Hơn nữa, bề mặt chip LED NationStar được bảo vệ bởi lớp phủ cường lực chuyên dụng, chống chịu hoàn hảo với các hiệu ứng quét sáng thông thường tại quán Bar.

3. Làm sao để vệ sinh màn hình LED trong suốt khi có nhiều bụi và khói thuốc trong Bar? Quy trình vệ sinh vô cùng đơn giản. Màn hình không có lớp mặt nạ (Mask) nhựa, nên kỹ thuật viên chỉ cần dùng máy thổi khí nén (Air Blower) hoặc khăn vi sợi (Microfiber) khô để gạt bỏ lớp bụi bẩn bám trên thanh nhôm, giúp hệ thống luôn sáng bóng.

4. BK Series có thể thiết kế uốn cong hoặc làm dạng hình trụ cho sân khấu trung tâm không? Hoàn toàn có thể. Nhờ tính năng tùy biến linh hoạt, SunmaxLED có thể sản xuất các module dạng cong, dạng vát chéo, hoặc ghép thành khối hình trụ 360 độ (Cylinder LED), bám sát theo mọi thiết kế hình học phức tạp nhất của kiến trúc sư sân khấu.

📩 Nếu doanh nghiệp của bạn đang sở hữu một không gian Lounge, Club, Bar hay Trung tâm giải trí và muốn kiến tạo những trải nghiệm thị giác bùng nổ, hãy liên hệ ngay với SunmaxLED để được tư vấn thiết kế và bóc tách giải pháp hiển thị độc bản!
