Dưới góc nhìn của một người làm nghề trực tiếp lăn lộn qua các siêu dự án, tôi sẽ “bóc trần” những lỗi sai chí mạng khi lắp đặt màn hình LED mà rất nhiều nhà thầu hiện nay đang mắc phải, đồng thời chia sẻ tư duy thi công chuẩn mực nhất.

Trong các buổi họp chiến lược hay trực tiếp đi giám sát công trường cùng anh Xuân và chị Thảo, chúng tôi luôn quán triệt cho đội ngũ kỹ thuật một nguyên tắc bất di bất dịch: “Lắp màn hình không phải là trò chơi xếp hình, nó là nghệ thuật tích hợp khắt khe giữa Cơ khí – Điện – và Quang học”. Chỉ một sai số nhỏ ở khâu nền móng cũng đủ để phá nát một thiết bị tiền tỷ.

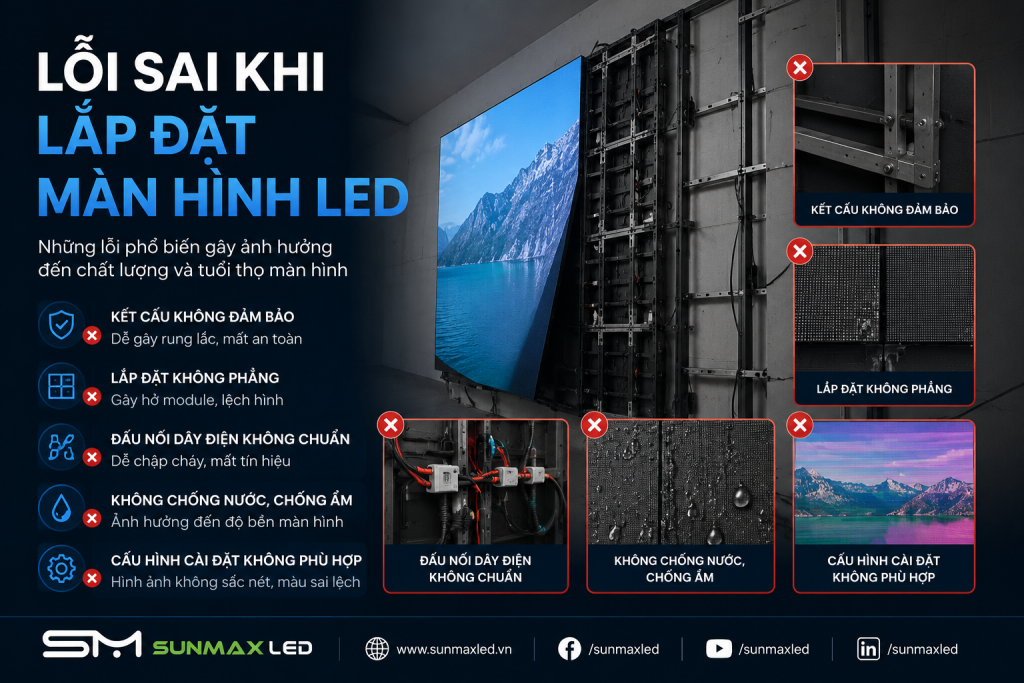

Dưới đây là 4 lỗi sai kinh điển khi thi công màn hình LED mà các chủ đầu tư cần đặc biệt lưu tâm.

1. Lỗi Thi Công Màn Hình LED: Hệ Khung Cơ Khí Bị Võng Và Tính Sai Tải Trọng Động

Nhiều thợ cơ khí mang tư duy làm biển quảng cáo bạt Hiflex để áp dụng vào màn hình LED kỹ thuật số. Lỗi phổ biến nhất là họ chỉ tính toán tải trọng tĩnh (trọng lượng bản thân của màn hình) mà hoàn toàn bỏ qua độ võng đàn hồi và tải trọng động (rung chấn tòa nhà, sức gió).

Các Cabinet (tủ LED) được đúc từ hợp kim nhôm nguyên khối, cực kỳ cứng và không có tính đàn hồi. Nếu khung sắt hộp phía sau bị võng dù chỉ 2mm, toàn bộ lực ứng suất (Stress) sẽ dồn trực tiếp lên các bo mạch PCB mỏng manh. Hậu quả là các mối hàn chân chip LED bị nứt vi mô (Micro-cracks). Hơi ẩm sẽ ngay lập tức xâm nhập qua các vết nứt này, gây chết điểm ảnh hàng loạt hoặc đoản mạch.

2. Sai Lầm Khi Lắp Đặt Màn Hình LED: Phớt Lờ Dung Sai Trục Z (Z-Axis)

Đối với các dòng màn hình điểm ảnh siêu nhỏ (Fine-pitch) như P1.2, P1.5 dùng trong không gian phòng họp, việc ốp thẳng hệ khung lên tường thô mà không xử lý độ phẳng trục Z (độ nhô ra/thụt vào) là một thảm họa về mặt quang học.

Bóng LED phát sáng theo góc tỏa hình nón. Nếu hai tấm module ghép cạnh nhau chênh lệch chỉ 0.5mm trên trục Z, góc tỏa sáng sẽ bị cản trở. Nhìn từ xa, khe hở lõm xuống sẽ tạo ra một đường sọc đen (do bị che khuất ánh sáng), trong khi khe hở lồi lên tạo ra một đường sọc trắng chói lóa. Hình ảnh cao cấp lập tức bị “vỡ vụn” bởi lưới sọc ngang dọc.

3. Lỗi Cơ Điện (M&E) Trong Thi Công Màn Hình LED: Quá Tải Nhiệt Và Sụt Áp Điện

Đây là nguyên nhân số một gây cháy nổ và “đốt tiền” của chủ đầu tư. Khi lắp đặt màn hình LED, thợ điện non tay thường chọn dây cáp vừa khít với công suất danh định, hoặc ốp màn hình sát rịt vào tường mà không chừa khe thoát nhiệt.

Khi màn hình chạy nội dung nền trắng (Full White Brightness), cường độ dòng điện đạt đỉnh. Nếu không cân bằng dòng điện 3 pha, hệ thống aptomat sẽ nhảy liên tục. Nguy hiểm hơn, nhiệt lượng không thoát được sẽ gây ra hiện tượng Trôi màu do nhiệt (Thermal Color Shift). Các chip LED xanh dương (Blue) sẽ bị suy giảm bước sóng nhanh hơn LED đỏ (Red) dưới nhiệt độ cao. Chỉ sau 6 tháng, bức tường hiển thị của bạn sẽ bị ám vàng loang lổ vĩnh viễn.

4. Lỗi Hệ Thống Lắp Đặt Màn Hình LED: Linh Kiện Chắp Vá, Khác Mã BIN

Việc dùng linh kiện “râu ông nọ cắm cằm bà kia” trong quá trình lắp ráp hoặc bảo trì là một lỗi sai thể hiện sự nghiệp dư tột độ.

Trong sản xuất bán dẫn, các mẻ chip LED khác nhau (khác Wafer) luôn có độ lệch nhẹ về bước sóng màu sắc – gọi là sự phân loại LED Binning. Nếu thợ sử dụng các module khác lô sản xuất (khác BIN) hoặc khác dòng IC điều khiển để vá vào màn hình, bề mặt sẽ hiện rõ các mảng màu đậm nhạt khác nhau. Không có một hệ thống phần mềm nào có thể can thiệp ép chúng đồng màu lại được.

5. Lỗi Thi Công Màn Hình LED: Bỏ Qua Hệ Thống Nối Đất (Grounding) Chống Nhiễu

Rất nhiều nhà thầu dân dụng khi lắp đặt màn hình LED đã cắt xén chi phí bằng cách bỏ qua dây tiếp địa (dây TE/PE). Màn hình kỹ thuật số hoạt động với hàng ngàn linh kiện điện tử tạo ra nhiễu điện từ (EMI). Nếu không được nối đất triệt để, hệ thống không chỉ đối mặt với nguy cơ sét đánh tĩnh điện phá hỏng IC, mà các tín hiệu video truyền tải còn bị nhiễu sóng, gây ra hiện tượng chớp giật hình ảnh (flickering).

BỘ GIẢI PHÁP THI CÔNG MÀN HÌNH LED CHUẨN MỰC: LỜI GIẢI TỪ CHUYÊN GIA

Hiểu rõ căn nguyên của từng lỗi sai, bộ phận kỹ thuật dự án không cho phép bất kỳ sự cẩu thả nào xảy ra trên công trường. Để hóa giải 5 “căn bệnh” trên, chúng tôi thiết lập một bộ tiêu chuẩn thi công màn hình LED và nghiệm thu khắt khe bậc nhất.

1. Giải Pháp Cơ Khí & Kiến Trúc: Bệ Phóng Của Sự Bền Bỉ

• Bản vẽ Shopdrawing chịu lực đa chiều: Trước khi tiến hành cắt thép, mọi dự án đều phải trải qua bước dựng mô hình 3D, bóc tách lực chịu tải tĩnh và động với hệ số an toàn (Safety Factor) tối thiểu gấp 3 lần.

• Hệ khung gia cường chống võng: Ứng dụng thép mạ kẽm hòa phát chuẩn zem, thiết kế lưới giằng chéo (Bracing) đa điểm nhằm triệt tiêu hoàn toàn rung chấn từ tòa nhà, bảo vệ bo mạch PCB khỏi mọi lực ứng suất cơ học.

2. Giải Pháp Độ Phẳng Bề Mặt (Zero-Gap Solution)

• Cân bằng Laser kỹ thuật số 6 trục: Quên đi những thước nivo thô sơ, đội ngũ kỹ thuật sử dụng máy bắn cốt laser đa tia để tinh chỉnh ngàm kết nối. Dung sai ghép nối trên trục X, Y và đặc biệt là trục Z được ép về mức gần như 0mm.

• Module đúc CNC tinh xảo: Thay vì dùng khung nam châm lỏng lẻo, Sunmax ứng dụng các dòng Cabinet nhôm đúc nguyên khối gia công CNC, tích hợp chốt định vị (Position Screw) cho phép các tấm nền khóa chặt vào nhau thành một khối liền mạch hoàn mỹ như một tấm gương.

3. Giải Pháp Cơ Điện (M&E) Vận Hành An Toàn

• Hệ thống Tủ điện thông minh (Smart PDU): Thiết kế sơ đồ cấp nguồn 3 pha cân bằng tải tuyệt đối. Tủ điện được tích hợp bộ khởi động mềm (Soft Start) và công tắc tơ (Contactor) chia nhánh, giúp màn hình khi bật lên không gây sốc điện lưới của toàn tòa nhà.

• Tản nhiệt khí động học: Tính toán chi tiết không gian kỹ thuật (Air-gap) phía sau. Đối với không gian hẹp, chúng tôi tư vấn lắp đặt hệ thống quạt thông gió cưỡng bức và sử dụng các Cabinet có rãnh nhôm tản nhiệt thụ động, đảm bảo IC và LED luôn hoạt động dưới 50 độ C.

• Hệ thống nối đất tiêu chuẩn: Toàn bộ hệ khung kim loại và nguồn điện đều được đấu nối tiếp địa chuẩn công nghiệp, triệt tiêu 100% rủi ro nhiễu điện từ (EMI) và tĩnh điện.

4. Giải Pháp Quang Học & Đồng Bộ Linh Kiện

• Quy tắc “Một dự án – Một mẻ BIN”: Từ dây chuyền nhà máy, chúng tôi áp dụng quy tắc xuất xưởng đồng nhất. Toàn bộ thiết bị cho một công trình phải được lấy từ chung một mẻ BIN LED và chung một lô IC điều khiển.

• Kho vật tư dự phòng độc quyền: Để đảm bảo sự an tâm cho chủ đầu tư xuyên suốt vòng đời dự án, chúng tôi tiến hành trích lập và lưu trữ một lượng linh kiện dự phòng (chuẩn mã BIN) ngay tại kho khoang lạnh ở Hà Nội. Khi cần bảo trì, linh kiện thay thế cam kết đồng bộ 100% về dải màu sắc, trả lại sự rực rỡ nguyên bản.

Sự hoàn hảo không tự nhiên sinh ra, nó là kết tinh của sự kỷ luật và năng lực tích hợp giải pháp chuyên sâu. Tại SunmaxLED, chúng tôi không “bán” một thiết bị lắp ráp sẵn, chúng tôi chuyển giao một hạ tầng hiển thị số bền vững cùng thời gian.

Để chứng thực năng lực và lắng nghe tư vấn trực tiếp từ các chuyên gia, kính mời quý chủ đầu tư và đối tác nhà thầu ghé thăm trung tâm giải pháp của chúng tôi tại: Số 6, Đại lộ Ánh Trăng, Khu Đô Thị Anlac Green Symphony, Hoài Đức, Hà Nội. Hãy để Sunmax giải quyết những bài toán hóc búa nhất cho dự án của bạn!
