Màn hình LED Mesh (LED lưới)

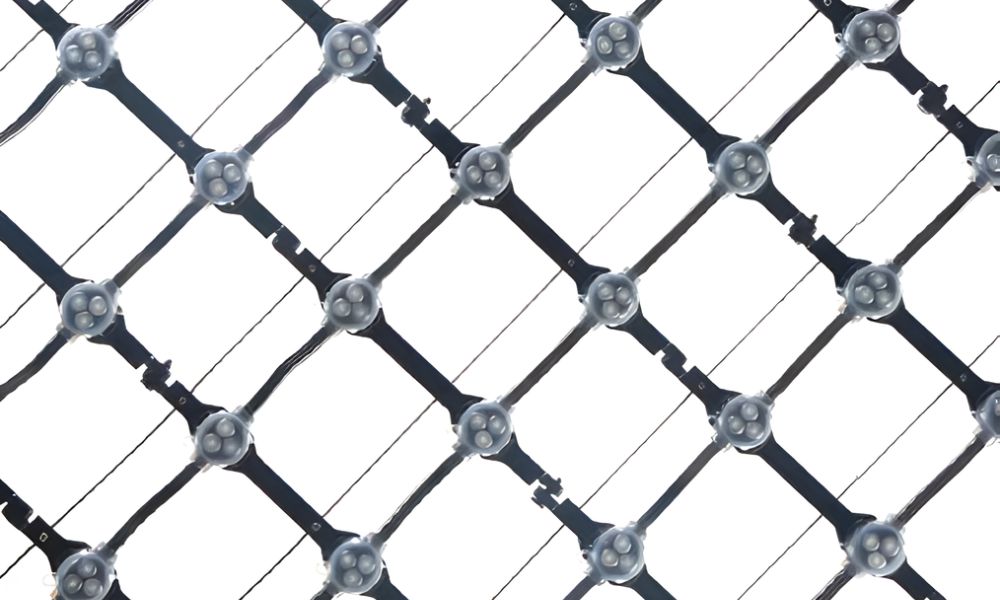

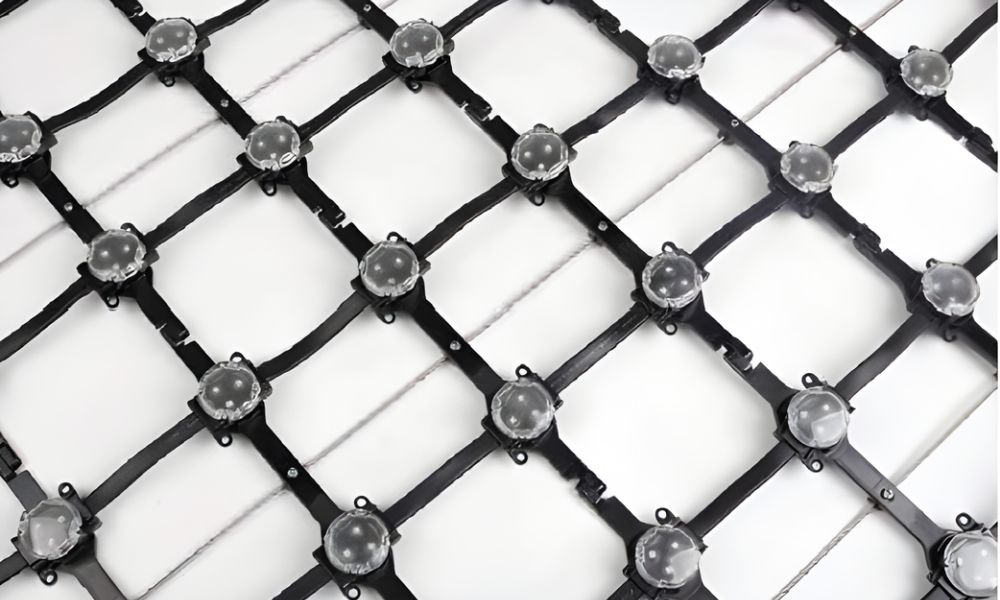

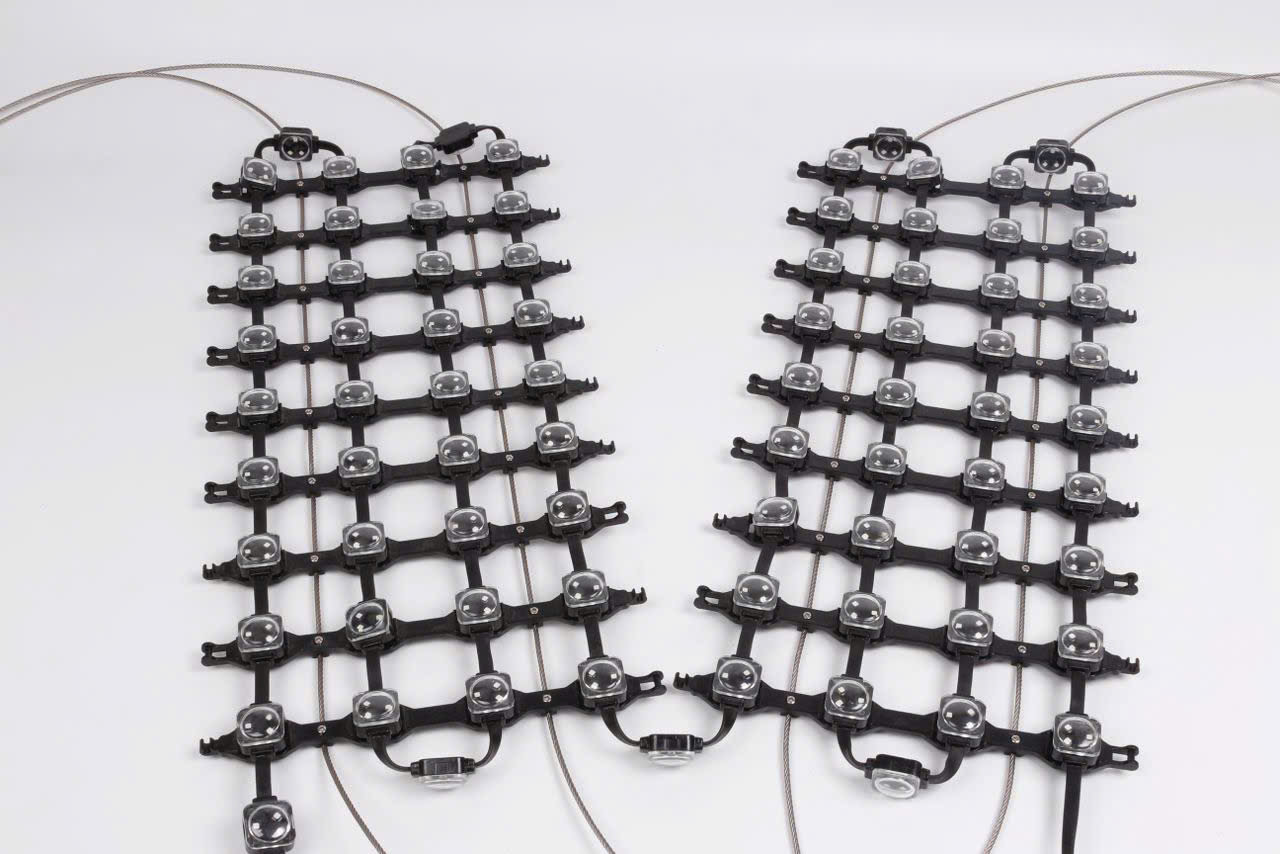

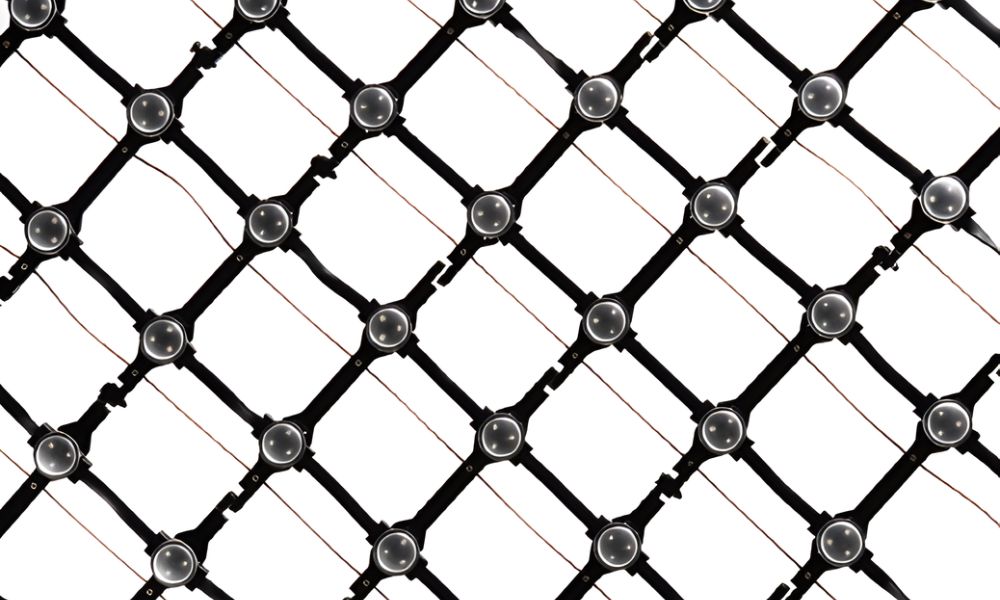

Màn hình LED Mesh (LED lưới) là một hệ thống các điểm ảnh LED được liên kết với nhau bằng các sợi cáp thép hoặc khung nhựa dẻo chịu lực, tạo thành một tấm lưới siêu nhẹ có thể uốn dẻo và cuộn lại dễ dàng.
Giải pháp này sinh ra để phục vụ cho các hạng mục chiếu sáng mặt tiền tòa nhà quy mô lớn , các dự án du lịch văn hóa hoành tráng, phương tiện quảng cáo thương mại và các không gian giải trí đòi hỏi diện tích hiển thị siêu lớn
LED Mesh – Chuyên gia về màn hình hiển thị khổng lồ trong nhà và ngoài trời.
- Giải pháp chiếu sáng và hiển thị cho các tòa nhà quy mô lớn.
- Phương tiện hiển thị khổng lồ ứng dụng trong các dự án du lịch văn hóa, phương tiện quảng cáo, và không gian giải trí.
Đặc Điểm Nổi Bật Của LED Mesh
Đặc Điểm Nổi Bật (Áp dụng chung cho các dòng)
- Thiết kế xuyên thấu & Tự tản nhiệt: Cấu trúc dạng lưới giúp gió và ánh sáng tự nhiên dễ dàng xuyên qua. Điều này triệt tiêu hoàn toàn áp lực gió lên bề mặt tòa nhà và giúp hệ thống tự tản nhiệt hiệu quả mà không cần máy lạnh.
- Trọng lượng siêu nhẹ & Dạng Mô-đun : Xóa bỏ hệ thống cabinet nặng nề, LED Mesh cực kỳ nhẹ , giúp giảm thiểu tối đa tải trọng lên kết cấu của công trình.

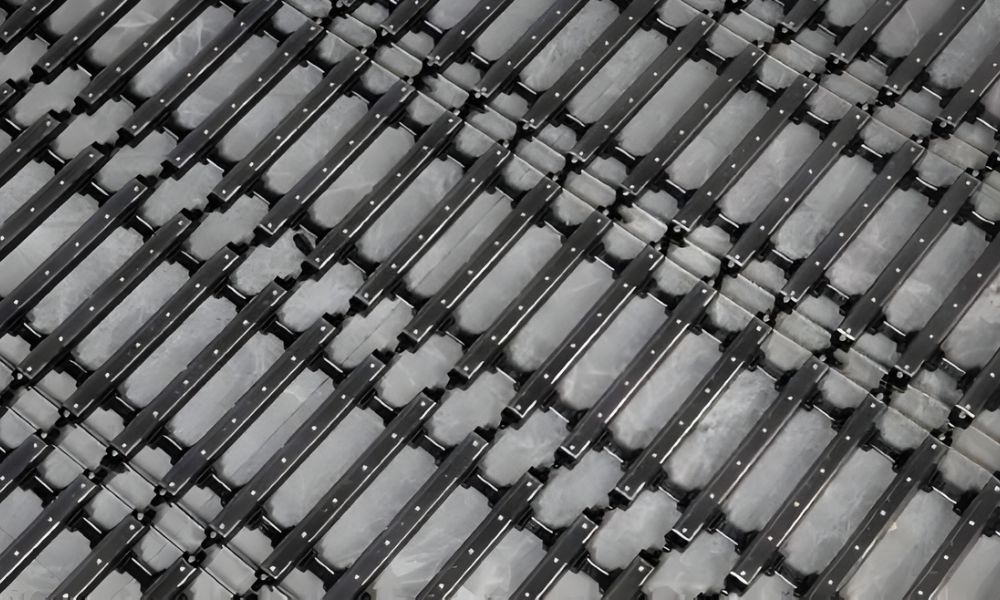

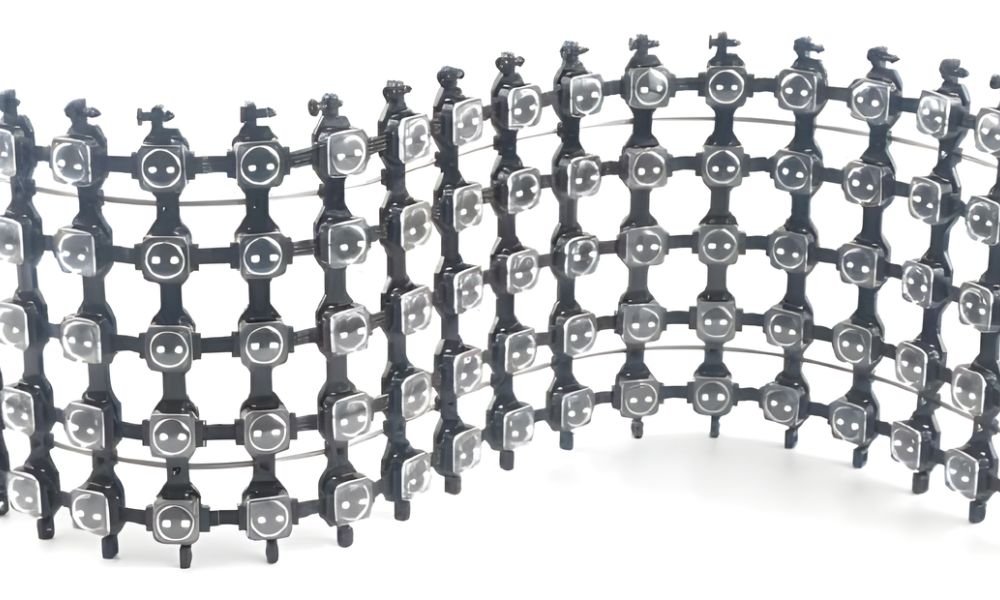

- Vận chuyển cuộn gập thông minh: Nhờ kết cấu dây cáp mềm mại, toàn bộ màn hình có thể được cuộn lại và đóng gói gọn gàng , tiết kiệm chi phí logistics cực lớn.

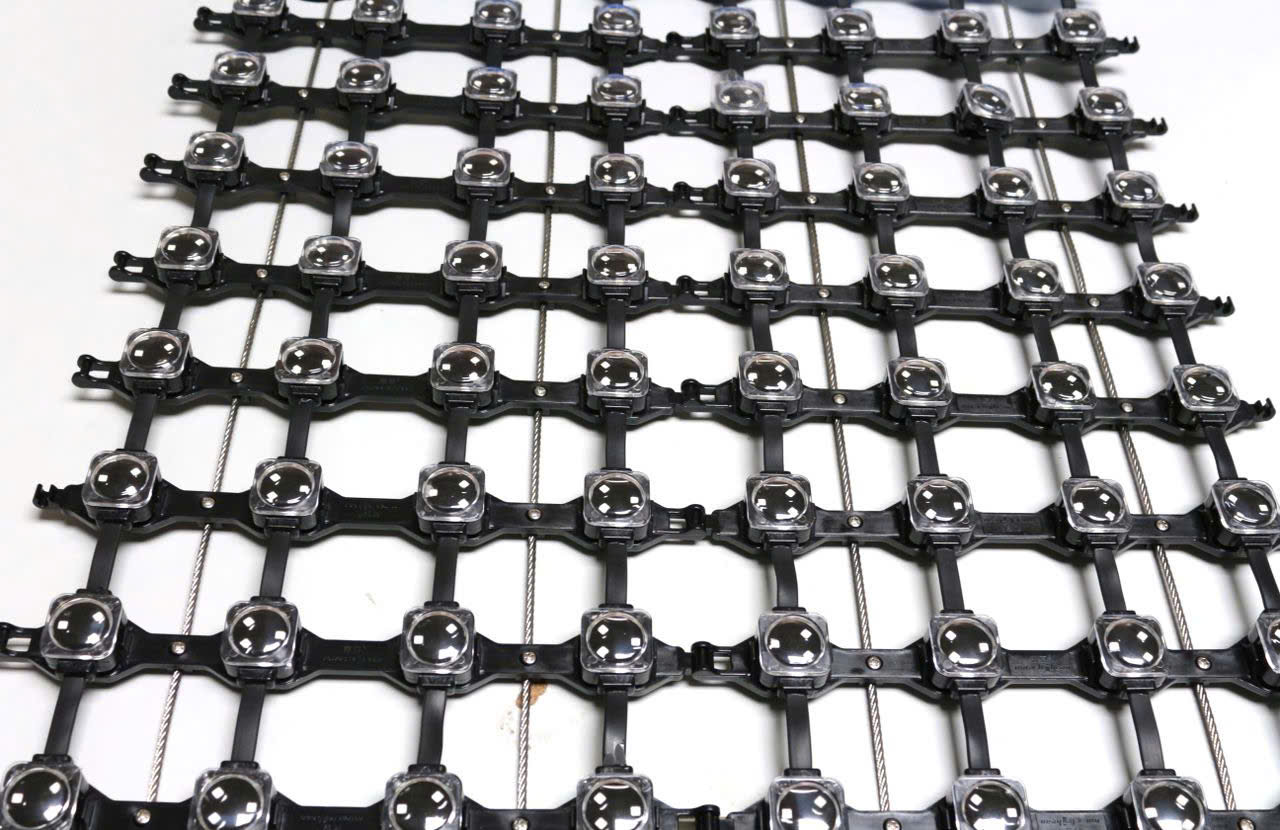

- LED Mesh sở hữu bằng sáng chế độc quyền với nhiều tùy chọn mật độ điểm ảnh. Lắp đặt dễ dàng thông qua chốt nối hoặc chốt kẹp, cố định an toàn bằng dây cáp thép .
- LED Mesh sinh ra để hoạt động ngoài trời với cấp độ bảo vệ chống nước/bụi IP67. Màn hình đạt chuẩn chống cháy V-0 , chống va đập IK10 , chống sương muối và hoạt động bền bỉ trong dải nhiệt độ từ -20°C đến +60°C.
Thông Số Kỹ Thuật Chi Tiết Các Dòng LED Mesh
Tất cả các dòng đều đạt chuẩn chống nước IP67, cấp độ chống cháy V-0, chống va đập IK10, có khả năng chống sương muối, góc chiếu sáng 160°, nhiệt độ hoạt động từ -20°C đến +60°C và tuổi thọ trung bình >30.000 giờ
1. Dòng XH-FXL20006
- Điện áp hoạt động: DC15V / DC24V.
- Màu sắc ánh sáng: RGB.
- Giao thức điều khiển: DMX512 / UCS9812.
- Mật độ điểm ảnh & Khoảng cách (Pitch):
- 30*20pcs (33.3 * 50mm).
- 30*16pcs (33.3 * 62.5mm).
- 30*12pcs (33.3 * 83.3mm).
- 30*10pcs (33.3 * 100mm).
- Công suất tối đa: Lần lượt là 180W / 144W / 108W / 90W.
- Trọng lượng: Lần lượt là 6.5kg / 5.2kg / 3.8kg / 3.1kg.
2. Dòng H2503 (XH-HXH2503)
- Model XH-HXH2503P12 (RGBW, DMX512, DC12V):
- Mật độ: 256/64pcs | Pitch: 62.5/125mm | Công suất: 192/64W | Trọng lượng: 5.4/1.9kg | Độ sáng: 5000/2500cd.
- Mật độ: 400pcs | Pitch: 50mm | Công suất: 300W | Trọng lượng: 6.3kg | Độ sáng: 7000cd.
- Mật độ: 144pcs | Pitch: 83.3mm | Công suất: 108W | Trọng lượng: 3.4kg | Độ sáng: 4000cd.
- Model XH-HXH2503 (RGB, DMX512, DC12V):
- Mật độ: 256/64pcs | Pitch: 62.5/125mm | Công suất: 192/64W | Trọng lượng: 5.4/1.9kg | Độ sáng: 5000/2500cd.
- Mật độ: 144/36pcs | Pitch: 83.3/166.7mm | Công suất: 144/36W | Trọng lượng: 3.4/1.3kg | Độ sáng: 4000/500cd.
- Model XH-HXH2503S 12/24 (RGB, TTL, DC24V): Cùng mật độ 400pcs (Pitch 50mm, 300W, 6.3kg, 7000cd).
3. Dòng H2502 (XH-HXH2502)
- Model XH-HXH2502P12 (RGBW, DMX512, DC12V):
- Mật độ: 256/64pcs | Pitch: 62.5/125mm | Công suất: 102/26W | Trọng lượng: 5.4/1.9kg | Độ sáng: 5000/2500cd.
- Mật độ: 400pcs | Pitch: 50mm | Công suất: 160W | Trọng lượng: 6.3kg | Độ sáng: 7000cd.
- Mật độ: 144pcs | Pitch: 83.3mm | Công suất: 58W | Trọng lượng: 3.4kg | Độ sáng: 4000cd.
- Model XH-HXH2502 (RGB, DMX512, DC12V):
- Tương tự như trên nhưng có thêm tùy chọn mật độ 144/36pcs (Pitch 83.3/166.7mm, Công suất 58/15W, Trọng lượng 3.4/1.3kg).
4. Dòng H2501 (XH-HXH2501)
- Thông số (DC12V, điều khiển DMX512): Tùy chọn RGBW hoặc RGB.
- Tương tự cấu hình của dòng H2502/H2503, dòng này cung cấp các tùy chọn mật độ điểm ảnh 256/64pcs (Pitch 62.5/125mm), 400pcs (Pitch 50mm, 160W, 6.3kg, 7000cd) và 144pcs (Pitch 83.3mm).
5. Dòng K30 (XH-HXK3003)
- Điện áp: DC12V.
- Màu sắc: RGB / RGBW.
- Công suất mỗi bóng: 0.75 / 1W.
- Giao thức điều khiển: DMX512.
- Mật độ & Khoảng cách: 100pcs | Pitch: 100mm.
- Công suất tối đa: 75 / 100W.
- Trọng lượng: 2.7kg.
- Vật liệu vỏ: Khung PC chống cháy + mỡ silicone (silicone grease).
6. Dòng H30 (XH-HXH30 Series)
- Model XH-HXH30-1: DC05V, RGB/RGB+W, Công suất bóng 0.3/0.4W, Max 30/40W.
- Model XH-HXH30-3: DC12V, RGB/RGBW, Công suất bóng 0.75W, Max 80/100W.
- Model XH-HXH30-4: DC12V, RGB+W, Công suất bóng 1W, Max 80/100W.
- Tất cả các model thuộc H30 Series đều có mật độ 100pcs, Pitch 100mm, trọng lượng 2.7kg và điều khiển qua DMX512.
7. Dòng G30 (XH-CXG3003P12)
- Điện áp: DC12V.
- Màu sắc: RGB.
- Giao thức điều khiển: DMX512.
- Mật độ điểm ảnh: 100pcs | 64pcs.
- Khoảng cách (Pitch): 100mm | 125mm.
- Công suất tối đa: 75W | 48W.
- Trọng lượng: 2.25kg | 1.8kg.
- Quang thông (Độ sáng): 3000cd | 2500cd.
- Vật liệu vỏ: Nhựa PC.
8. Dòng G20 (XH-CXG2001)
- Đặc điểm riêng: Dòng này sử dụng phương pháp “ghép nối dạng chốt kẹp” (Clasp splicing).
- Điện áp: DC12V.
- Màu sắc: RGB.
- Công suất mỗi bóng: 0.3W.
- Giao thức điều khiển: DMX512.
- Mật độ & Khoảng cách (Pitch):
- 20*20pcs (50 * 50mm) | Max 120W | Trọng lượng: 3.0kg.
- 20*16pcs (50 * 62.5mm) | Max 96W | Trọng lượng: 2.4kg.
- 20*12pcs (50 * 83.3mm) | Max 72W | Trọng lượng: 2.0kg.
- 20*10pcs (50 * 100mm) | Max 60W | Trọng lượng: 1.8kg.
- Vật liệu vỏ: Khung PC chống cháy + mỡ silicone.
Ứng Dụng Thực Tế

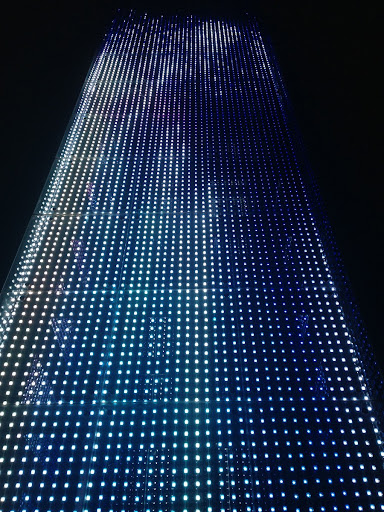

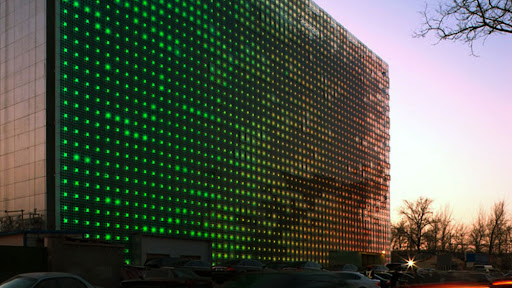

Thường được sử dụng làm thiết bị chiếu sáng hoặc màn hình hiển thị (dạng phẳng hoặc mặt cong) trên các bề mặt như tường đặc, kết cấu thép, và vách kính mặt dựng của các công trình lớn trong nhà và ngoài trời. Đây là phương tiện hiển thị lý tưởng cho các màn hình cỡ lớn/cực lớn dùng trong: quảng bá du lịch văn hóa, quảng cáo thương mại, và trình chiếu hình ảnh biểu tượng của thành phố.
